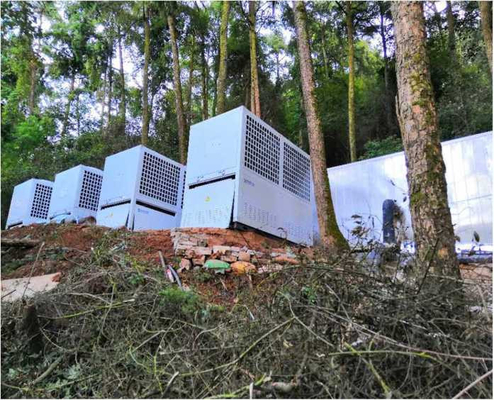

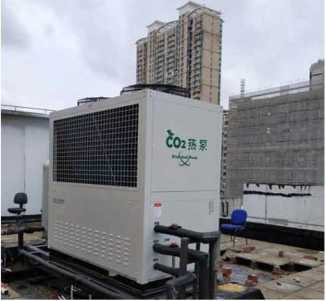

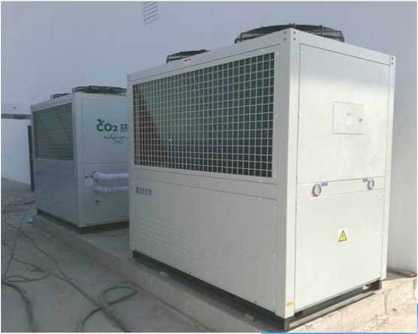

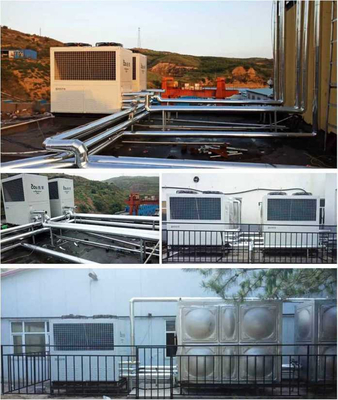

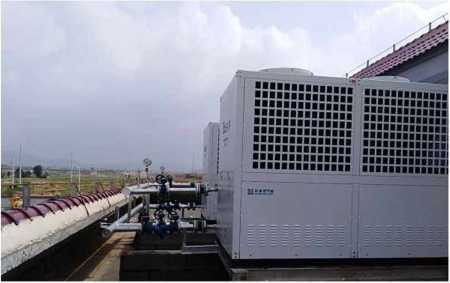

توضیحات R744 CO2 هوا به آب پمپ حرارتی 160 کیلو وات استفاده تجاری برای گرمایش و خنک کننده آب گرم -30 درجه
کمپرسور مبرد دی اکسید کربن گازی با دمای پایین و فشار کم را از اواپراتور مکش می کند و مبرد دی اکسید کربن را در یک سیال فوق بحرانی با دمای بالا و فشار بالا فشرده می کند.سیال فوق بحرانی با دمای بالا و فشار بالا برای تبادل گرما با آب وارد کولر گازی می شود و در کولر گازی خنک می شود.سیال پرفشار گرمای زیادی آزاد می کند و آب گرمای آزاد شده را جذب می کند و دما همچنان به افزایش می یابد.پس از اینکه سیال پرفشار توسط شیر انبساط گاز گرفت و فشارش کم شد، گرما را از هوای اطراف جذب کرده و از طریق عمل فن در اواپراتور به گاز کم فشار تبخیر می شود و برای فشرده شدن به داخل کمپرسور مکیده می شود. چرخه برای تولید آب گرم تکرار می شود.ویژگی ها مبرد حفاظت از محیط زیست طبیعی: ODP 0 است، GWP 1 است، بدون آلودگی به محیط زیست، غیر سمی، غیر قابل اشتعال عملکرد عالی گرمایش در دمای بالا: بالاترین خروجی آب می تواند به بالاتر از 90 ℃ برسد عملکرد عالی در دمای پایین: در - دمای محیط 20 درجه سانتیگراد، آب گرم با دمای بالا 90 درجه سانتیگراد هنوز می تواند تولید شود راندمان بالا: عملکرد گرمایش COP می تواند به 4.5 برسد و زمانی که آب گرم در دمای پایین تولید می شود، COP هنوز بالاتر از 2.0 است طیف وسیعی از کاربرد: این می تواند به طور معمول در محدوده دمای محیط -20 ~ 43 ℃ کار کند، مناسب برای تولید آب گرم خانگی یا صنعتی ما
عملکرد R744 CO2 هوا به آب پمپ حرارتی 160 کیلو وات استفاده تجاری برای گرمایش و خنک کردن آب گرم -30 درجه
شرایط کاری با دمای بسیار پایین: دمای محیط DB-10-C، دمای ورودی آب 9 درجه سانتیگراد.
شرایط یخ زدایی: دمای محیط DB2°C/WB1°C، دمای ورودی آب 9°C؛شرایط دمای پایین: دمای محیط DB7°C/WB6°C، دمای ورودی آب 9°C؛شرایط کاری استاندارد: دمای محیط DB20°C /WB15°C، دمای آب ورودی 15°C؛شرایط کار با دمای بالا: دمای محیط DB38°C/WB23°C، دمای آب ورودی 29°C.
نکات نصب:
1. فاصله اطراف نصب نباید کمتر از Im باشد.
2. خطوط لوله غیر از پمپ حرارتی باید از یخ زدگی محافظت شود و عناصر گرمایشی قابل نصب باشند.
3. برای جلوگیری از اتلاف گرما باید اقدامات عایق حرارتی و حفاظتی برای خطوط لوله برای گردش آب گرم انجام شود.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
نمودار کاربرد مخزن آب تحمل کننده فشار
R744 CO2 هوا به آب پمپ حرارتی 160 کیلو وات استفاده تجاری برای گرمایش و خنک کردن آب گرم -30 درجه
نمودار سیستم سیستم کنترل هوشمند
R744 CO2 هوا به آب پمپ حرارتی 160 کیلو وات استفاده تجاری برای گرمایش و خنک کردن آب گرم -30 درجه
|
لیست مشخصات واحد آب گرم پمپ حرارتی CO2 R744 CO2 هوا به آب پمپ حرارتی 160 کیلو وات استفاده تجاری برای گرمایش و خنک کردن آب گرم -30 درجه |
||||||||
| مدل | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| مشخصات | 2 اسب بخار | 7.5 اسب بخار | 10 اسب بخار | 15 اسب بخار | 20 اسب بخار | 30 اسب بخار | 45 اسب بخار | |
| منبع تغذیه | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| روش گرمایش | گرمایش مستقیم / گردش | |||||||
| شرایط کاری اسمی | (کیلووات) ظرفیت گرمایش | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (کیلووات) ورودی برق |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| پلیس | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m³/h) جریان آب گرم |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| شرایط کاری با دمای بالا | (کیلووات) ظرفیت گرمایش | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (کیلووات) توان ورودی | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| پلیس | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m³/h) جریان آب گرم |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| شرایط کاری با دمای پایین | (کیلووات) ظرفیت گرمایش | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (کیلووات) توان ورودی | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| پلیس | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m³/h) جریان آب گرم |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| اطلاعات قطعات | اندازه رابط لوله آب | DN15 | DN20 | DN25 | DN32 | |||
| مبدل حرارتی آب | مبدل حرارتی صفحه یا لوله | |||||||
| مبدل حرارتی هوا | باله های آلومینیومی لوله مسی | |||||||
| نوع کمپرسور | دوار دوار | نوع رفت و برگشتی نیمه بسته | ||||||
| پنل عملیاتی | صفحه نمایش لمسی رنگی | |||||||
| حداکثر دمای خروجی | 85 درجه سانتیگراد | 90 درجه سانتیگراد | ||||||
| مبرد | R744 (CO2) | |||||||
| فشار طراحی (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| ابعاد (L، W، H میلی متر) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (دسی بل) نویز | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (کیلوگرم) وزن | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| دمای آب تغذیه (℃) | 5 تا 40 | |||||||
| (فشار آب تغذیه MPa) | 0.05 ~ 0.4 | |||||||
| دمای خروجی آب (℃) | 55 تا 85 | 55 تا 90 | ||||||
| حداکثر جریان | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| دمای محیط (℃) | -25 تا 43 | |||||||
نمودار شماتیک سیستم R744 CO2 هوا به آب پمپ حرارتی 160 کیلووات استفاده تجاری برای گرمایش و سرمایش آب گرم -30 درجه
