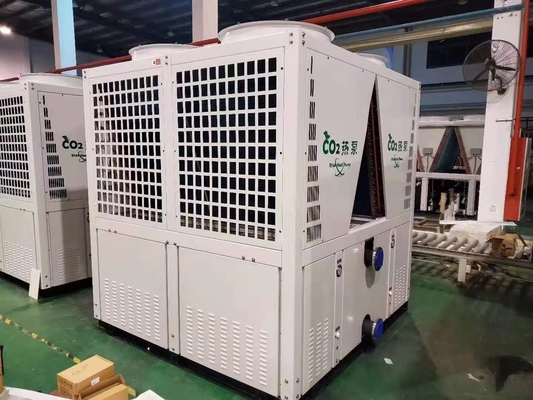

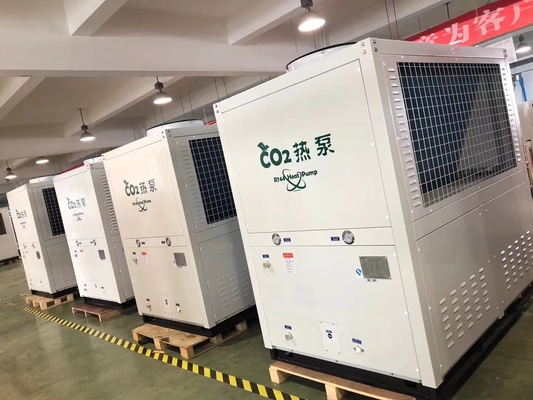

معرفی اصل CO2 R744 منبع هوا منبع آب پمپ حرارتی 37 کیلووات استفاده تجاری برای آب گرم
پمپ حرارتی دی اکسید کربن شامل یک پوسته است، یک صفحه پارتیشن به صورت افقی در پوسته چیده شده است، یک مجموعه مبدل حرارتی در بالای صفحه پارتیشن ثابت شده است، و مجموعه مبدل حرارتی شامل مبدل های حرارتی است که به صورت اریب در دو طرف صفحه پارتیشن چیده شده اند، و مجموعه مبدل حرارتی در بالای مجموعه مبدل حرارتی مرتب شده است.یک فن وجود دارد.در اختراع حاضر، یک بافل عرضی در داخل بدنه چیده شده، بافل، محفظه را به فضاهای بالا و پایین تقسیم می کند، مجموعه مبدل حرارتی در بالای بافل نصب می شود، و سیستم خط لوله و سیستم گردش خون در فضای زیر نصب می شود. بافل، مجموعه مبدل حرارتی و سیستم خط لوله توسط صفحه پارتیشن از هم جدا می شوند تا از همرفت بین مبدل حرارتی و سیستم خط لوله جلوگیری شود، در نتیجه از تأثیر متقابل بین این دو جلوگیری می شود، که منجر به عملکرد طبیعی گرمای دی اکسید کربن می شود. پمپ
سیستم پمپ حرارتی اتخاذ شده شامل یک جداکننده گاز-مایع برای یک سیستم پمپ حرارتی دی اکسید کربن است.جداکننده گاز-مایع برای سیستم پمپ حرارتی دی اکسید کربن شامل بدنه سیلندر با ورودی هوا و خروجی هوا می باشد.ورودی هوا با یک لوله ورودی هوا ارائه می شود و خروجی هوا با یک لوله برگشت روغن متصل می شود.لوله برگشت روغن به شکل "U" است.یک سر لوله برگشت روغن با خروجی هوا ارتباط دارد، سر دیگر لوله برگشت روغن در هوا معلق است و از محور لوله ورودی متلاشی می شود و حداقل یک سوراخ برگشت روغن به صورت شعاعی در پیچ قرار دارد. لوله برگشت روغنمدل کاربردی دارای اثرات مفیدی است که به طور موثر عملکرد جداسازی گاز-مایع سیستم پمپ حرارتی دی اکسید کربن را نشان می دهد، مایعی که حالت مخلوط روغن روان کننده و مایع دی اکسید کربن است که به آرامی با جریان ثابت به کمپرسور باز می گردد، و از وقوع حوادث «مایع برخورد» یا «سوختن سیلندر» و مانند آن.
پارامترهای CO2 R744 منبع هوا منبع آب پمپ حرارتی 37 کیلووات استفاده تجاری برای آب گرم
| نوع واحد | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | آی سی SJKRS-106 | SJKRS-I60II /C | |
| مشخصات فنی | 7.5 اسب بخار | 10 اسب بخار | 15 اسب بخار | 20 اسب بخار | 30 اسب بخار | 40 اسب بخار | |
| منبع تغذیه | سه فاز پنج سیم 380 ولت / 50 هرتز | ||||||
| حالت گرمایش | نوع حرارت/چرخه مستقیم | ||||||
| شرایط کاری استاندارد | ظرفیت گرمایش (کیلووات) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| توان ورودی (کیلووات) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| پلیس | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| جریان آب گرم (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| شرایط دمای بالا | ظرفیت گرمایش کیلووات) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| توان ورودی (کیلووات) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| پلیس | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| جریان آب گرم (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| شرایط دمای پایین | ظرفیت گرمایش (کیلووات) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| توان ورودی (کیلووات) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| پلیس | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| جریان آب گرم (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| اطلاعات جزء | اندازه اتصال لوله آب | DN20 | DN25 | DN32 | DN40 | ||
| مبدل حرارتی آب | مبدل حرارتی صفحه ای یا آستینی | ||||||
| مبدل حرارتی هوا | باله آلومینیومی برای لوله مسی | ||||||
| نوع کمپرسور | رفت و برگشتی نیمه بسته | ||||||
| پنل عملیاتی | صفحه نمایش لمسی رنگی | ||||||
| حداکثر دمای خروجی (℃) | 90 درجه سانتیگراد | ||||||
| مبردها | R744 (CO2) | ||||||
| فشار طراحی (MPa) | ضلع بالا 15، ضلع پایین 8 | ||||||
| ابعاد (طول، عرض و ارتفاع میلی متر) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| نویز (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| وزن (کیلوگرم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| محدوده استفاده | دمای آب تغذیه (℃) | 5 تا 40 | |||||
| فشار آب تغذیه | 0.05 ~ 0.4 | ||||||
| دمای خروجی (℃) | 55 تا 90 | ||||||
| حداکثر جریان | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| دمای محیط (℃) | '-20~43 | ||||||
