| موق: | قابل مذاکره |
| قیمت: | negotiable |
| بسته بندی استاندارد: | بسته صادراتی استاندارد یا طبق درخواست مشتری |
| دوره تحویل: | 1-30 روز کاری |
| روش پرداخت: | L/C، D/A، D/P، T/T، Western Union، MoneyGram |
| ظرفیت عرضه: | 80000 عدد در سال |

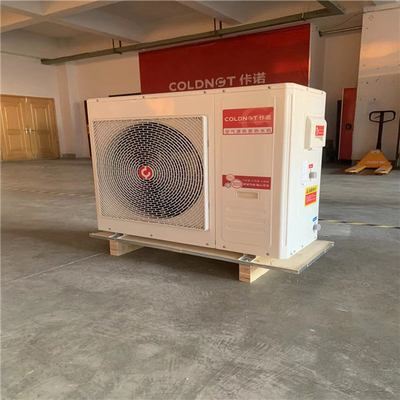

قدرت 18 کیلووات CO2 R744 منبع هوا پمپ حرارتی آبگرمکن و سیستم گرمایش EVI برای دمای سرد -25 ℃
پمپ حرارتی دی اکسید کربن شامل یک پوسته است، یک صفحه پارتیشن به صورت افقی در پوسته چیده شده است، یک مجموعه مبدل حرارتی در بالای صفحه پارتیشن ثابت شده است، و مجموعه مبدل حرارتی شامل مبدل های حرارتی است که به صورت اریب در دو طرف صفحه پارتیشن چیده شده اند، و مجموعه مبدل حرارتی در بالای مجموعه مبدل حرارتی مرتب شده است.یک فن وجود دارد.در اختراع حاضر، یک بافل عرضی در داخل بدنه چیده شده، بافل، محفظه را به فضاهای بالا و پایین تقسیم می کند، مجموعه مبدل حرارتی در بالای بافل نصب می شود، و سیستم خط لوله و سیستم گردش خون در فضای زیر نصب می شود. بافل، مجموعه مبدل حرارتی و سیستم خط لوله توسط صفحه پارتیشن از هم جدا می شوند تا از همرفتی که به راحتی بین مبدل حرارتی و سیستم خط لوله ایجاد می شود جلوگیری شود، در نتیجه از تأثیر متقابل بین این دو جلوگیری می شود که منجر به عملکرد طبیعی کربن می شود. پمپ حرارتی دی اکسید
جزء مبادله حرارتی پمپ حرارتی دی اکسید کربن شامل یک صفحه نصب است، دو طرف صفحه نصب با مبدل های حرارتی شیبدار است، انتهای مبدل های حرارتی در دو طرف توسط صفحات انتهایی به هم متصل می شوند و صفحات انتهایی و صفحه نصب به هم متصل می شوند. با اتصال پیچ و مهرهدر اختراع حاضر، مبدل‌های حرارتی در دو طرف چیده شده‌اند که می‌تواند یک منطقه تبادل حرارتی بزرگ‌تری را تشکیل دهد که برای بهبود راندمان تبادل حرارتی پمپ حرارتی دی اکسید کربن مفید است.
جداکننده های گاز-مایع پشت سر هم برای سیستم های پمپ حرارتی دی اکسید کربن.سیستم پمپ حرارتی دی اکسید کربن از یک جداکننده سری گاز-مایع شامل جداکننده گاز-مایع، جداکننده گاز-مایع شامل یک مونومر مرحله اول و یک مونومر مرحله دوم و مونومر مرحله اول و مرحله دوم استفاده می کند. مونومر از طریق لوله های سری به هم متصل می شوند، مرکز اولین ورودی هوا و مرکز اولین خروجی هوا به طور متقارن با محور مونومر مرحله اول به عنوان مرکز تقارن توزیع می شوند و مرکز ورودی هوای دوم و مرکز خروجی هوای دوم همانند مونومر مرحله دوم است.محور مرکز تقارن است و مرکز به طور متقارن توزیع شده است.خط بین مرکز اولین ورودی هوا و مرکز ورودی هوای دوم موازی با خط بین مرکز اولین خروجی هوا و مرکز خروجی هوای دوم است..این مدل کاربردی دارای اثرات مفیدی است که می تواند به طور موثر از بازگشت آنی مواد مایع به کمپرسور بیش از حد جلوگیری کند، از وقوع پدیده سوختن سیلندرها جلوگیری کند، و اطمینان حاصل کند که الزامات کار و در حال اجرا برآورده می شود و در عین حال محدودیتی ندارد. الزامات تولید
پمپ حرارتی منبع هوا 18 کیلووات CO2 R744 آبگرمکن و سیستم گرمایش EVI برای دمای سرد -25 درجه سانتیگراد
| نوع واحد | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | آی سی SJKRS-106 | SJKRS-I60II /C | |
| مشخصات فنی | 7.5 اسب بخار | 10 اسب بخار | 15 اسب بخار | 20 اسب بخار | 30 اسب بخار | 40 اسب بخار | |
| منبع تغذیه | سه فاز پنج سیم 380 ولت / 50 هرتز | ||||||
| حالت گرمایش | نوع حرارت/چرخه مستقیم | ||||||
| شرایط کاری استاندارد | ظرفیت گرمایش (کیلووات) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| توان ورودی (کیلووات) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| پلیس | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| جریان آب گرم (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| شرایط دمای بالا | ظرفیت گرمایش کیلووات) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| توان ورودی (کیلووات) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| پلیس | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| جریان آب گرم (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| شرایط دمای پایین | ظرفیت گرمایش (کیلووات) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| توان ورودی (کیلووات) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| پلیس | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| جریان آب گرم (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| اطلاعات جزء | اندازه اتصال لوله آب | DN20 | DN25 | DN32 | DN40 | ||
| مبدل حرارتی آب | مبدل حرارتی صفحه ای یا آستینی | ||||||
| مبدل حرارتی هوا | باله آلومینیومی برای لوله مسی | ||||||
| نوع کمپرسور | رفت و برگشتی نیمه بسته | ||||||
| پنل عملیاتی | صفحه نمایش لمسی رنگی | ||||||
| حداکثر دمای خروجی (℃) | 90 درجه سانتیگراد | ||||||
| مبردها | R744 (CO2) | ||||||
| فشار طراحی (MPa) | ضلع بالا 15، ضلع پایین 8 | ||||||
| ابعاد (طول، عرض و ارتفاع میلی متر) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| نویز (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| وزن (کیلوگرم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| دامنه استفاده | دمای آب تغذیه (℃) | 5 تا 40 | |||||
| فشار آب تغذیه | 0.05 ~ 0.4 | ||||||
| دمای خروجی (℃) | 55 تا 90 | ||||||
| حداکثر جریان | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| دمای محیط (℃) | '-20~43 | ||||||
