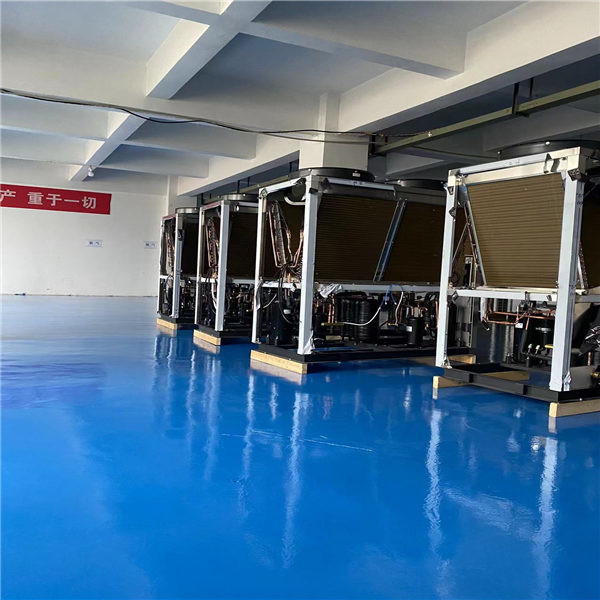

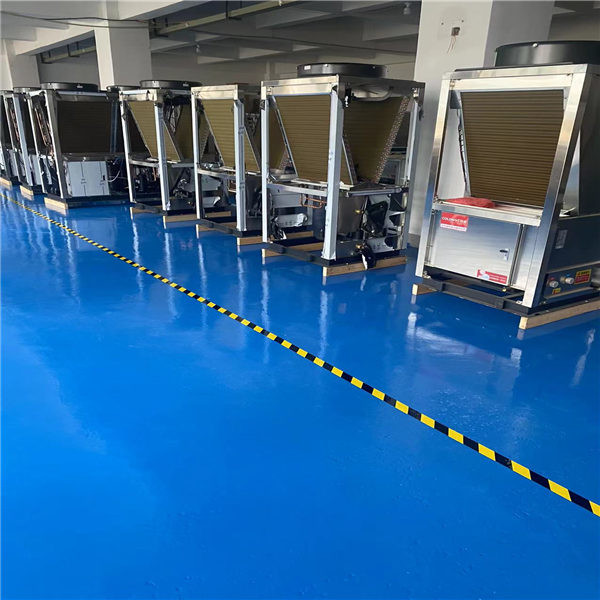

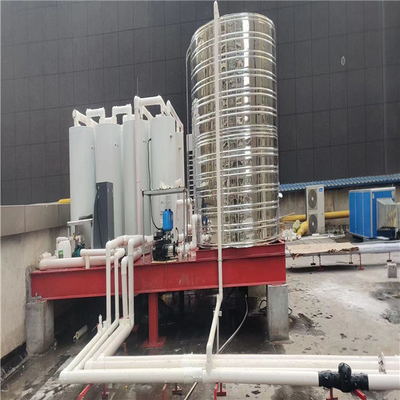

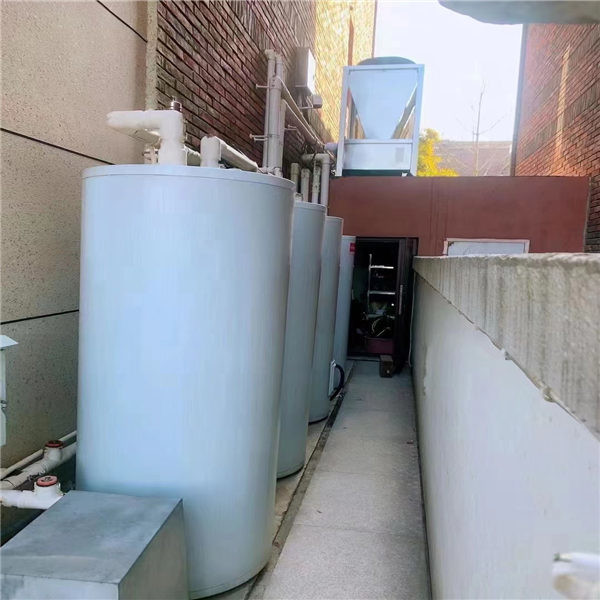

قدرت پمپ حرارتی تجاری REVERE CO₂ R744 هوا به آب 40 کیلووات
یک دستگاه پمپ حرارتی دی اکسید کربن مجهز به یک واحد ذخیره سازی حرارتی تغییر فاز با چگالی بالا، شامل پمپ حرارتی دی اکسید کربن، لوله ورودی آب پمپ حرارتی دی اکسید کربن به اولین شیر برقی سه راهه، لوله بای پس اول متصل می شود. شیر سه طرفه برقی به لوله خروجی آب پمپ حرارتی دی اکسید کربن سه طرفه وصل می شود، پمپ حرارتی دی اکسید کربن لوله خروجی آب به دومین شیر سه طرفه برقی بعد از سه طرفه، لوله بای پس وصل می شود. شیر سه طرفه الکتریکی دوم به لوله ورودی آب واحد ذخیره حرارت تغییر فاز با چگالی بالا و لوله خروجی آب واحد ذخیره حرارت تغییر فاز با چگالی بالا به خروجی پمپ حرارتی متصل می شود.در سه طرفه لوله آب، شیر سه طرفه الکتریکی توسط واحد کنترل کنترل می شود.دستگاه مدل سودمند می تواند از واحد ذخیره سازی حرارتی تغییر فاز با چگالی بالا، زمانی که دمای بیرون بالا است، استفاده کند، در حالی که گرمای سیستم را تامین می کند و گرمای اضافی تولید شده توسط پمپ حرارتی را ذخیره می کند.هنگامی که دمای بیرون بسیار پایین است، پمپ حرارتی خاموش می شود و گرمای ذخیره شده برای استفاده از سیستم آزاد می شود و سیستم گرمایش کمکی الکتریکی بر این اساس لغو می شود.از طریق کنترل واحد کنترل، ضریب عملکرد کاری پمپ حرارتی دی اکسید کربن به حداکثر می رسد و ظرفیت پیکربندی توان سیستم کاهش می یابد.
تجهیزات خشک کردن و استریلیزاسیون مایکروویو برای افزایش آنتالپی پمپ حرارتی دی اکسید کربن، از جمله سیستم مرطوب کردن، سیستم انتقال مواد، سیستم خشک کردن و استریل کردن مایکروویو، سیستم افزایش آنتالپی پمپ حرارتی دی اکسید کربن و سیستم تصفیه گاز، سیستم مرطوب کننده برای خیس کردن مواد استفاده می شود. پردازش و انتقال مواد این سیستم برای انتقال مواد مورد پردازش به سیستم خشک کردن و استریل کردن مایکروویو استفاده می شود تا توسط مایکروویو خشک و استریل شود و سپس تخلیه شود.گاز مرطوب و داغ تولید شده در طی فرآیند خشک کردن و استریلیزاسیون توسط سیستم افزایش آنتالپی پمپ حرارتی دی اکسید کربن خنک و از رطوبت خارج می شود و سپس پس از تصفیه توسط سیستم تصفیه گاز تخلیه می شود.گرمای تولید شده توسط مولد مایکروویو توسط سیستم افزایش آنتالپی پمپ حرارتی دی اکسید کربن خنک می شود و سیستم افزایش آنتالپی پمپ حرارتی دی اکسید کربن گرمای تولید شده توسط ژنراتور مایکروویو و گرمای گاز خروجی مرطوب و داغ را برای پیش گرم کردن بازیابی می کند. اسپری آب و موادی که باید تصفیه شوند.این تجهیزات دارای راندمان خشک کردن و استریلیزاسیون بالا و اثر خوب است، از سیستم افزایش آنتالپی برای تحقق بهره برداری آبشاری از گرمای اتلاف و بازیافت منابع آب استفاده می کند، هزینه عملیات کم و بدون آلودگی زیست محیطی دارد.

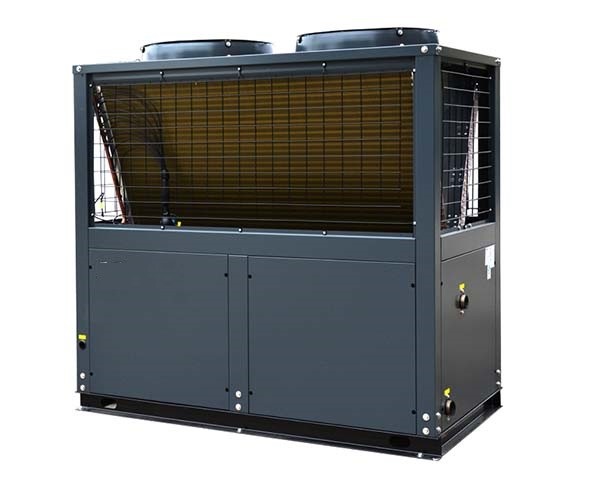

پمپ حرارتی تجاری REVERE CO₂ R744 هوا به آب 40 کیلووات
| نوع واحد | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | آی سی SJKRS-106 | SJKRS-I60II /C | |
| مشخصات فنی | 7.5 اسب بخار | 10 اسب بخار | 15 اسب بخار | 20 اسب بخار | 30 اسب بخار | 40 اسب بخار | |
| منبع تغذیه | سه فاز پنج سیم 380 ولت / 50 هرتز | ||||||
| حالت گرمایش | نوع حرارت/چرخه مستقیم | ||||||
| شرایط کاری استاندارد | ظرفیت گرمایش (کیلووات) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| توان ورودی (کیلووات) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| پلیس | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| جریان آب گرم (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| شرایط دمای بالا | ظرفیت گرمایش کیلووات) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| توان ورودی (کیلووات) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| پلیس | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| جریان آب گرم (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| شرایط دمای پایین | ظرفیت گرمایش (کیلووات) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| توان ورودی (کیلووات) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| پلیس | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| جریان آب گرم (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| اطلاعات جزء | اندازه اتصال لوله آب | DN20 | DN25 | DN32 | DN40 | ||
| مبدل حرارتی آب | مبدل حرارتی صفحه ای یا آستینی | ||||||
| مبدل حرارتی هوا | باله آلومینیومی برای لوله مسی | ||||||
| نوع کمپرسور | رفت و برگشتی نیمه بسته | ||||||
| پنل عملیاتی | صفحه نمایش لمسی رنگی | ||||||
| حداکثر دمای خروجی (℃) | 90 درجه سانتیگراد | ||||||
| مبردها | R744 (CO2) | ||||||
| فشار طراحی (MPa) | ضلع بالا 15، ضلع پایین 8 | ||||||
| ابعاد (طول، عرض و ارتفاع میلی متر) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| نویز (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| وزن (کیلوگرم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| دامنه استفاده | دمای آب تغذیه (℃) | 5 تا 40 | |||||
| فشار آب تغذیه | 0.05 ~ 0.4 | ||||||
| دمای خروجی (℃) | 55 تا 90 | ||||||
| حداکثر جریان | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| دمای محیط (℃) | '-20~43 | ||||||
