| موق: | قابل مذاکره |
| Price: | negotiable |
| بسته بندی استاندارد: | بسته صادراتی استاندارد یا طبق درخواست مشتری |
| دوره تحویل: | 1-30 روز کاری |
| روش پرداخت: | L/C، D/A، D/P، T/T، Western Union، |
| ظرفیت عرضه: | 80000 عدد در سال |

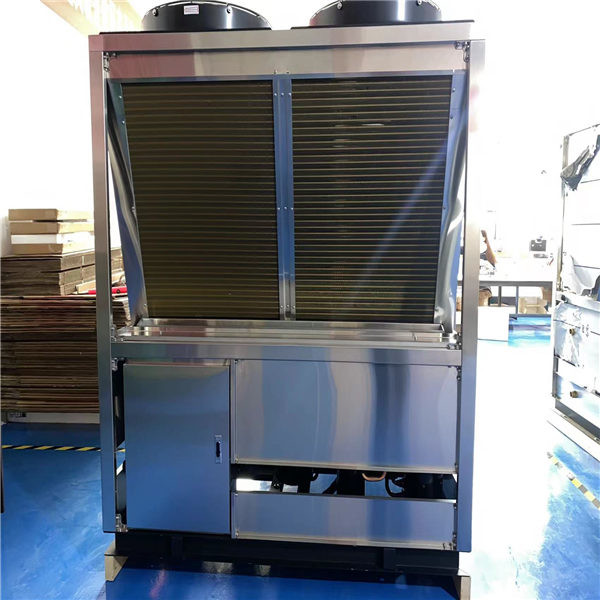

قدرت پمپ حرارتی منبع هوا 7 کیلووات CO2 R744 آبگرمکن کربن خنثی و انتشار کربن
مزایا و معایب مبرد دی اکسید کربن
مزیت:
دی اکسید کربن یک ماده طبیعی است، ODP=0، GWP=1. استفاده از دی اکسید کربن به عنوان مبرد هیچ اثر مخربی بر لایه ازون جو ندارد، می تواند اثر گلخانه ای جهانی را کاهش دهد، و دارای طیف گسترده ای از منابع و قیمت های پایین است که می تواند هزینه تعویض مبرد را به میزان قابل توجهی کاهش دهد، در مصرف انرژی صرفه جویی کند و مشکل آلودگی محیط زیست توسط ترکیبات را حل کند. جنس.
دی اکسید کربن ایمن، غیر سمی، غیر قابل اشتعال، غیر انفجاری و دارای پایداری حرارتی خوب است. حتی در دماهای بالا گازهای مضر تجزیه نمی کند و نشت به بدن انسان، غذا و اکولوژی آسیب نمی رساند.
دی اکسید کربن دارای خواص ترموفیزیکی مناسب برای چرخه های تبرید و تجهیزات است. وزن مولکولی کم است، ظرفیت خنک کننده زیاد است و ظرفیت خنک کننده واحد در دمای 0 درجه سانتیگراد 5 تا 8 برابر بیشتر از مبردهای معمولی است. بنابراین، برای سیستم تبرید با بار خنک کننده یکسان، اندازه و وزن کمپرسور می تواند به طور قابل توجهی کاهش یابد و کل سیستم بسیار فشرده است؛ شرایط روانکاری به راحتی برآورده می شود و هیچ خوردگی به مواد معمولی در سیستم تبرید وجود ندارد که می تواند عملکرد آب بندی کمپرسور باز را بهبود بخشد و نشت را کاهش دهد.
ویسکوزیته دی اکسید کربن کم است، ویسکوزیته سینماتیکی مایع اشباع دی اکسید کربن در دمای 0 درجه سانتیگراد تنها 5.2٪ NH3 و 23.8٪ R12 است، مقاومت جریان سیال کم است و عملکرد انتقال حرارت بهتر از مبردهای CFC است که می تواند اتلاف حرارت کمپرسورهای تبرید هرمتیک را بهبود بخشد.
نقطه ضعف:
نمی تواند زندگی را حفظ کند، اگر غلظت آن خیلی زیاد باشد، باعث آسیب به اندام های تنفسی انسان می شود، یا حتی باعث خفگی می شود.
دارای فشار بحرانی بالا و دمای بحرانی پایین است؛ دمای بحرانی CO2 Tc=31.1 درجه سانتیگراد، فشار بحرانی Pc=7.3MPa، دمای بحرانی آب 374 درجه سانتیگراد و فشار بحرانی 22MPa است.
صرف نظر از چرخه زیر بحرانی یا چرخه فوق بحرانی، فشار عملیاتی سیستم تبرید CO2 بالاتر از سیستم تبرید و تهویه مطبوع سنتی خواهد بود که مشکلات زیادی را برای طراحی سیستم و اجزا ایجاد می کند و هزینه تولید نسبتاً بالا است.
2. کاربرد دی اکسید کربن
تحقیق و کاربرد دی اکسید کربن عمدتاً بر سه جنبه متمرکز است:
از یک طرف، در زمینه تهویه مطبوع خودرو، به دلیل حجم زیاد انتشار مبرد، آسیب به محیط زیست نیز زیاد است؛
در زمینه آبگرمکن پمپ حرارتی، لغزش دمایی قابل توجهی در آزادسازی حرارت دی اکسید کربن در شرایط فوق بحرانی وجود دارد که برای گرم کردن آب تا دمای بالاتر (بالای 90 درجه سانتیگراد) در دمای محیط بسیار پایین مفید است.
در زمینه چرخه تبرید آبشاری، دی اکسید کربن دارای عملکرد جریان دمای پایین و خواص انتقال حرارت خوب است و به عنوان مبرد دمای پایین برای چرخه تبرید آبشاری CO2/NH3 استفاده می شود.
همانطور که قبلاً ذکر شد، غلظت بیش از حد دی اکسید کربن می تواند باعث آسیب به اندام های تنفسی افراد یا حتی خفگی شود. بنابراین، نظارت بر نشت مورد نیاز است. الزامات مربوطه به شرح زیر است:
اگر غلظت دی اکسید کربن از حد مجاز فراتر رود، فقط پرسنل آموزش دیده مجاز به ورود هستند؛
آلارم باید همزمان صدا و نور داشته باشد و هم فضای داخلی و هم خارجی را پوشش دهد؛
سیستم تهویه و آلارم نباید از یک منبع تغذیه استفاده کنند؛
آلارم باید بتواند تهویه را فعال کند، ترجیحاً شیر قطع کن؛
دریچه ها و آشکارسازها باید تا حد امکان پایین نصب شوند؛
آشکارساز باید غلظت CO2 را نظارت کند، نه هیپوکسی.
3. کاربرد دی اکسید کربن در سیستم تبرید آبشاری
چرخه تبرید آبشاری CO2/NH3 از چرخه تبرید مرحله دمای بالای NH3 و چرخه تبرید مرحله دمای پایین CO2 تشکیل شده است. دو سیستم تبرید مستقل از طریق مبدل حرارتی اواپراتور-کندانسور (مبدل حرارتی میانی) جفت می شوند. دمای تبخیر مناسب در هنگام تبخیر در دمای تبخیر پایین تر، و فشار کندانس متوسط در هنگام کندانس در دمای محیط.
پارامترهای آبگرمکن منبع هوای پمپ حرارتی 7 کیلووات CO2 R744 کربن خنثی و انتشار کربن
| نوع واحد | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | SJKRS-106 IC | SJKRS-I60II /C | |
| مشخصات | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| منبع تغذیه | سه فاز پنج سیم 380V/50Hz | ||||||
| حالت گرمایش | مستقیم/چرخه ای | ||||||
| شرایط کاری استاندارد | ظرفیت گرمایش (کیلووات) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| توان ورودی (کیلووات) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| جریان آب گرم (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| شرایط دمای بالا | ظرفیت گرمایش (کیلووات) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| توان ورودی (کیلووات) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| جریان آب گرم (m³/h) | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| شرایط دمای پایین | ظرفیت گرمایش (کیلووات) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| توان ورودی (کیلووات) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| جریان آب گرم (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| اطلاعات قطعات | اندازه اتصال لوله آب | DN20 | DN25 | DN32 | DN40 | ||
| مبدل حرارتی آب | مبدل حرارتی صفحه ای یا غلافی | ||||||
| مبدل حرارتی هوا | فین آلومینیومی برای لوله مسی | ||||||
| نوع کمپرسور | رفت و برگشتی نیمه بسته | ||||||
| پنل عملیاتی | صفحه نمایش لمسی رنگی | ||||||
| حداکثر دمای خروجی (درجه سانتیگراد) | 90 درجه سانتیگراد | ||||||
| مبردهای | R744 (CO2) | ||||||
| فشار طراحی (MPa) | سمت بالا 15، سمت پایین 8 | ||||||
| ابعاد (طول، عرض و ارتفاع میلی متر) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| نویز (dB) | 56 | 59 | 62 | 67 | 70 | 70 | |
| وزن (کیلوگرم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| دامنه استفاده | دمای آب ورودی (درجه سانتیگراد) | 5~ 40 | |||||
| فشار آب ورودی | 0.05~ 0.4 | ||||||
| دمای خروجی (درجه سانتیگراد) | 55~ 90 | ||||||
| حداکثر جریان | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| دمای محیط (درجه سانتیگراد) | ’-20~43 | ||||||
