مفروضات مدلسازی • در همه مدلها: - 10 کیلوگرم (18 درجه فارنهایت) فوق گرم کننده تبخیرکننده - 3 کیلوگرم (5 درجه فارنهایت) نزدیکترین روش در هنگام خرج کردن - 0 فن و کار پمپ - 95٪ بازده موتور - ηisen = 0.90 - 0.0467*PR - ηvol = 1.00-0.04*PR-افت فشار کندانسور 100 کیلو پاسکال-افت فشار بخار 50 کیلو پاسکال • خاص CO2:-فشار جانبی بالا بهینه شده برای COP • خاص HFC:-خنک کننده خازن 5 کیلو K

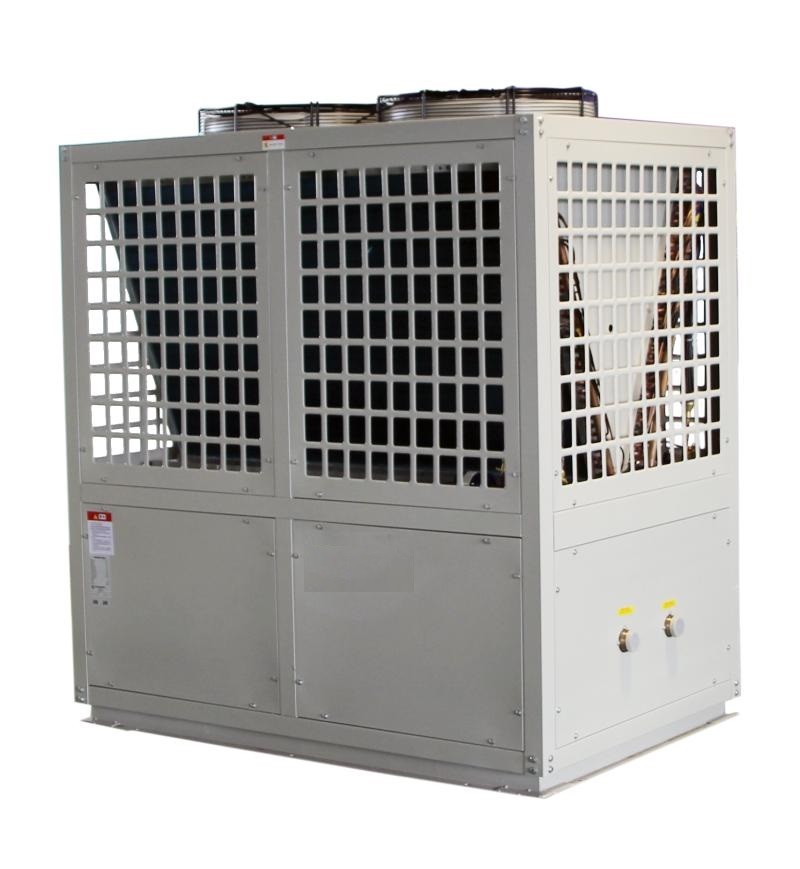

| نوع واحد | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | IC SJKRS-106 | SJKRS-I60II /C | |
| مشخصات فنی | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| منبع تغذیه | سه فاز پنج سیم 380V/50Hz | ||||||
| حالت گرمایش | نوع حرارت/چرخه مستقیم | ||||||
| شرایط کار استاندارد | ظرفیت گرمایش (کیلو وات) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| قدرت ورودی (کیلو وات) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| جریان آب گرم (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| شرایط دمای بالا | ظرفیت گرمایش کیلو وات) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| قدرت ورودی (کیلو وات) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| جریان آب گرم (m³/h) | 0.27 | 0.33 | 0.59 | 68/0 | 1.02 | 1.51 | |
| شرایط دمای پایین | ظرفیت گرمایش (کیلو وات) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| قدرت ورودی (کیلو وات) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| جریان آب گرم (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| اطلاعات کامپوننت | اندازه اتصالات لوله آب | DN20 | DN25 | DN32 | DN40 | ||
| مبدل حرارتی آب | صفحه یا مبدل حرارتی آستین | ||||||
| مبدل حرارتی هوا | باله آلومینیومی برای لوله مسی | ||||||
| نوع کمپرسور | رفت و برگشت نیمه بسته | ||||||
| پنل عملیاتی | صفحه لمسی رنگی | ||||||
| حداکثر دمای خروجی (℃) | 90 | ||||||
| مبردها | R744 (CO2) | ||||||
| فشار طراحی (MPa) | ضلع بالا 15 ، سمت پایین 8 | ||||||
| ابعاد (طول ، عرض و ارتفاع میلی متر) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| نویز (دسی بل) | 56 | 59 | 62 | 67 | 70 | 70 | |
| وزن (کیلوگرم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| محدوده استفاده | دمای آب تغذیه (℃) | 5 ~ 40 | |||||
| فشار آب را تغذیه کنید | 0.04 ~ 0.4 | ||||||
| دمای خروجی (℃) | 90 55 55 | ||||||
| حداکثر جریان | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| دمای محیط (℃) | '-20 ~ 43 | ||||||
