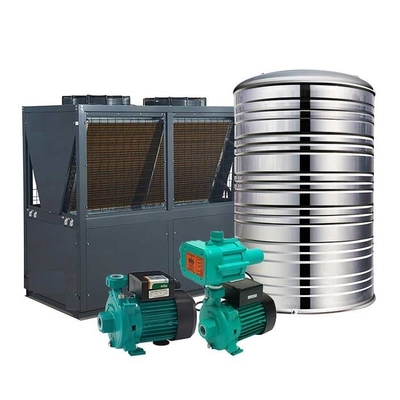

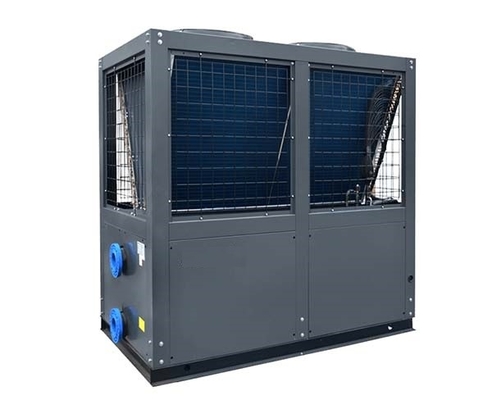

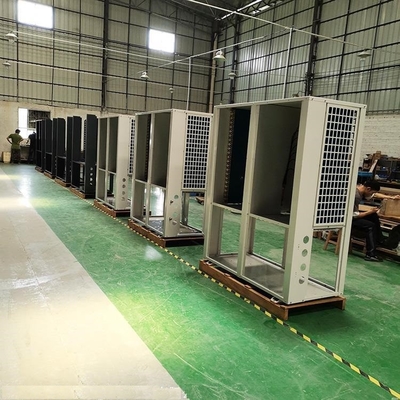

شرح آبگرمکن پمپ حرارتی منبع هوای R744 CO2 برای گرمایش مسکونی 7.45 کیلووات خروجی 90 درجه با کمپرسور دورین
کمپرسور مبرد دی اکسید کربن گازی با دمای پایین و فشار کم را از اواپراتور مکش می کند و مبرد دی اکسید کربن را در یک سیال فوق بحرانی با دمای بالا و فشار بالا فشرده می کند.سیال فوق بحرانی با دمای بالا و فشار بالا برای تبادل گرما با آب وارد کولر گازی می شود و در کولر گازی خنک می شود.سیال پرفشار گرمای زیادی آزاد می کند و آب گرمای آزاد شده را جذب می کند و دما همچنان به افزایش می یابد.پس از اینکه سیال پرفشار توسط شیر انبساط گاز گرفت و فشارش کم شد، گرما را از هوای اطراف جذب کرده و از طریق عمل فن در اواپراتور به گاز کم فشار تبخیر می شود و برای فشرده شدن به داخل کمپرسور مکیده می شود. چرخه برای تولید آب گرم تکرار می شود.ویژگی ها مبرد حفاظت از محیط زیست طبیعی: ODP 0 است، GWP 1 است، بدون آلودگی به محیط زیست، غیر سمی، غیر قابل اشتعال عملکرد عالی گرمایش در دمای بالا: بالاترین خروجی آب می تواند به بالاتر از 90 ℃ برسد عملکرد عالی در دمای پایین: در - دمای محیط 20 درجه سانتیگراد، آب گرم با دمای بالا 90 درجه سانتیگراد هنوز می تواند تولید شود راندمان بالا: عملکرد گرمایش COP می تواند به 4.5 برسد و زمانی که آب گرم در دمای پایین تولید می شود، COP هنوز بالاتر از 2.0 است طیف وسیعی از کاربرد: این می تواند به طور معمول در محدوده دمای محیط -20 ~ 43 ℃ کار کند، مناسب برای تولید آب گرم خانگی یا صنعتی ما
عملکرد آبگرمکن پمپ حرارتی منبع هوا R744 CO2 برای گرمایش مسکونی 7.45 کیلووات خروجی 90 درجه با کمپرسور دورین
شرایط کاری با دمای بسیار پایین: دمای محیط DB-10-C، دمای ورودی آب 9 درجه سانتیگراد.
شرایط یخ زدایی: دمای محیط DB2°C/WB1°C، دمای ورودی آب 9°C؛شرایط دمای پایین: دمای محیط DB7°C/WB6°C، دمای ورودی آب 9°C؛شرایط کاری استاندارد: دمای محیط DB20°C /WB15°C، دمای آب ورودی 15°C؛شرایط کار با دمای بالا: دمای محیط DB38°C/WB23°C، دمای آب ورودی 29°C.

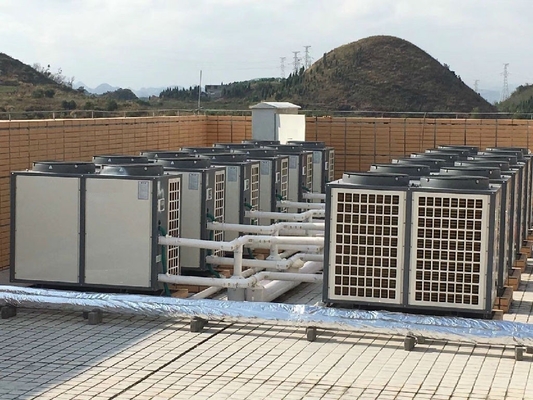

نکات نصب:
1. فاصله اطراف نصب نباید کمتر از Im باشد.
2. خطوط لوله غیر از پمپ حرارتی باید از یخ زدگی محافظت شود و عناصر گرمایشی قابل نصب باشند.
3. برای جلوگیری از اتلاف گرما باید اقدامات عایق حرارتی و حفاظتی برای خطوط لوله برای گردش آب گرم انجام شود.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |

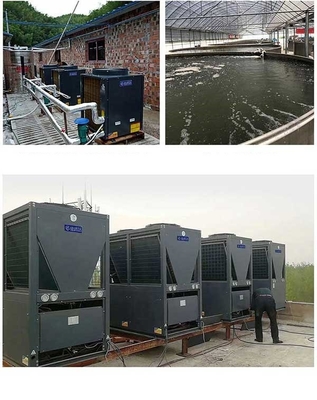

نمودار کاربرد مخزن آب تحمل کننده فشار
آبگرمکن پمپ حرارتی منبع هوا R744 برای گرمایش مسکونی 7.45 کیلووات خروجی 90 درجه با کمپرسور دورین
نمودار سیستم سیستم کنترل هوشمند
آبگرمکن پمپ حرارتی منبع هوا R744 برای گرمایش مسکونی 7.45 کیلووات خروجی 90 درجه با کمپرسور دورین
|
لیست مشخصات واحد آب گرم پمپ حرارتی CO2 آبگرمکن پمپ حرارتی منبع هوا R744 برای گرمایش مسکونی 7.45 کیلووات خروجی 90 درجه با کمپرسور دورین |
||||||||
| مدل | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| مشخصات | 2 اسب بخار | 7.5 اسب بخار | 10 اسب بخار | 15 اسب بخار | 20 اسب بخار | 30 اسب بخار | 45 اسب بخار | |
| منبع تغذیه | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| روش گرمایش | گرمایش مستقیم / گردش | |||||||
| شرایط کاری اسمی | (کیلووات) ظرفیت گرمایش | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (کیلووات) ورودی برق |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| پلیس | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m³/h) جریان آب گرم |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| شرایط کاری با دمای بالا | (کیلووات) ظرفیت گرمایش | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (کیلووات) توان ورودی | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| پلیس | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m³/h) جریان آب گرم |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| شرایط کاری با دمای پایین | (کیلووات) ظرفیت گرمایش | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (کیلووات) توان ورودی | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| پلیس | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m³/h) جریان آب گرم |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| اطلاعات قطعات | اندازه رابط لوله آب | DN15 | DN20 | DN25 | DN32 | |||
| مبدل حرارتی آب | مبدل حرارتی صفحه یا لوله | |||||||
| مبدل حرارتی هوا | باله های آلومینیومی لوله مسی | |||||||
| نوع کمپرسور | دوار دوار | نوع رفت و برگشتی نیمه بسته | ||||||
| پنل عملیاتی | صفحه نمایش لمسی رنگی | |||||||
| حداکثر دمای خروجی | 85 درجه سانتیگراد | 90 درجه سانتیگراد | ||||||
| مبرد | R744 (CO2) | |||||||
| فشار طراحی (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| ابعاد (L، W، H میلی متر) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (دسی بل) نویز | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (کیلوگرم) وزن | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| دمای آب تغذیه (℃) | 5 تا 40 | |||||||
| (فشار آب تغذیه MPa) | 0.05 ~ 0.4 | |||||||
| دمای خروجی آب (℃) | 55 تا 85 | 55 تا 90 | ||||||
| حداکثر جریان | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| دمای محیط (℃) | -25 تا 43 | |||||||
نمودار شماتیک سیستم
