توضیحات سیستم پمپ حرارتی DORIN INVERTER CO2 (R744) منبع هوا و منبع آب پمپ حرارتی دی اکسید کربن بالا
واحد پمپ حرارتی متقابل دی اکسید کربن اثر صرفه جویی قابل توجهی در انرژی در بازیابی گرمای اتلاف دارد.از طریق ویژگی های فوق العاده دی اکسید کربن فوق بحرانی، تنها مقدار کمی الکتریسیته برای تولید آب گرم با دمای بالا مورد نیاز است.در منطقه سرد 100 تا 20 درجه شمال گرمای هدر رفته هوا قابل جذب است.در ناحیه فوق بحرانی دی اکسید کربن، مبدل حرارتی گاز همچنان می تواند آب داغ با دمای بالا بالای 60 درجه سانتی گراد تولید کند.
اصل کار پمپ حرارتی CO2
اصل کار پمپ CO2Heat این است که مبرد گرمای هوا (یا آب) را که توسط کمپرسور فشرده شده است جذب می کند تا تبدیل به گازی با دمای بالا و فشار بالا برای تخلیه شود.گاز مبرد با دمای بالا و فشار بالا توسط کولر گازی خنک می شود و گرما را به آب منتقل می کند و سپس عملکرد گرمایش را درک می کند.
دمای کار پمپ حرارتی دی اکسید کربن:-43-43℃دمای آب خروجی:35-100℃COP:3.2-7.0

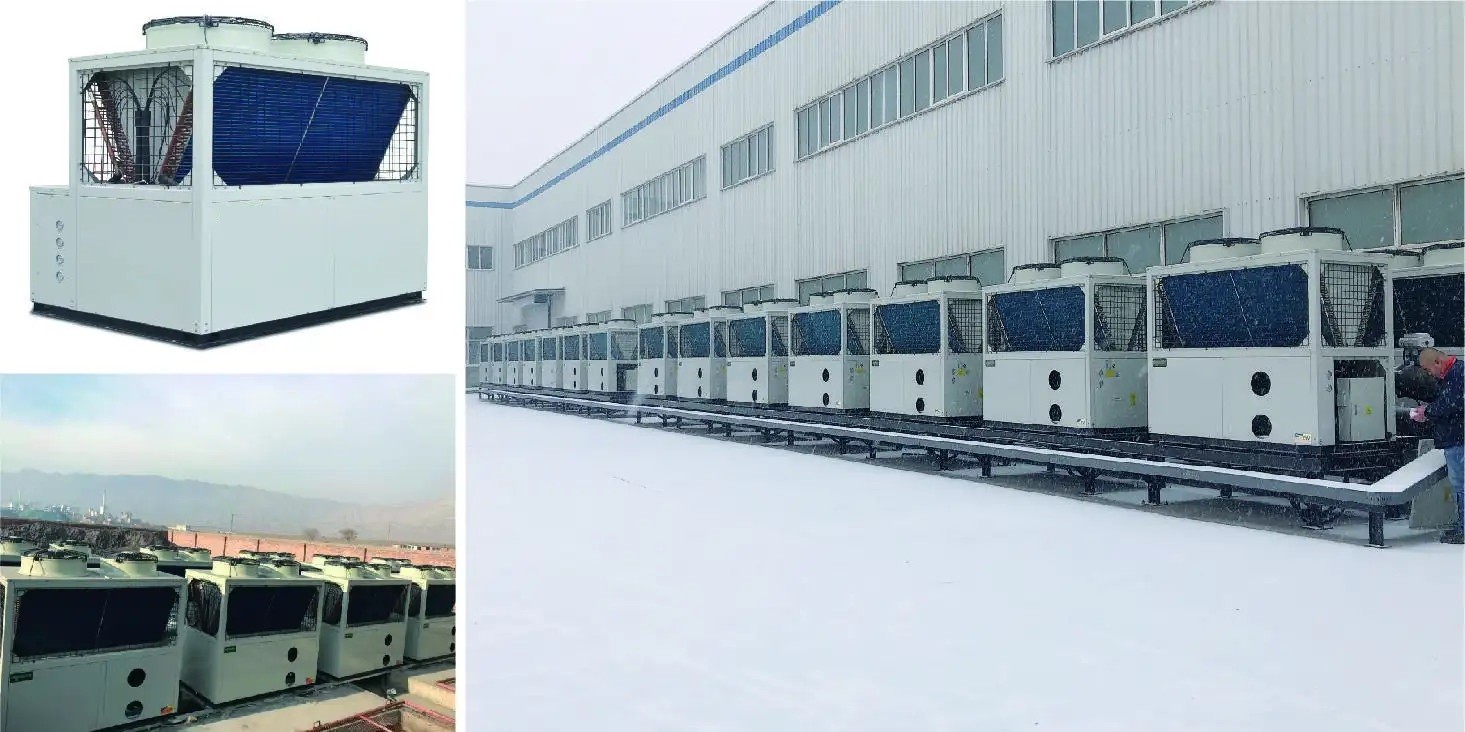

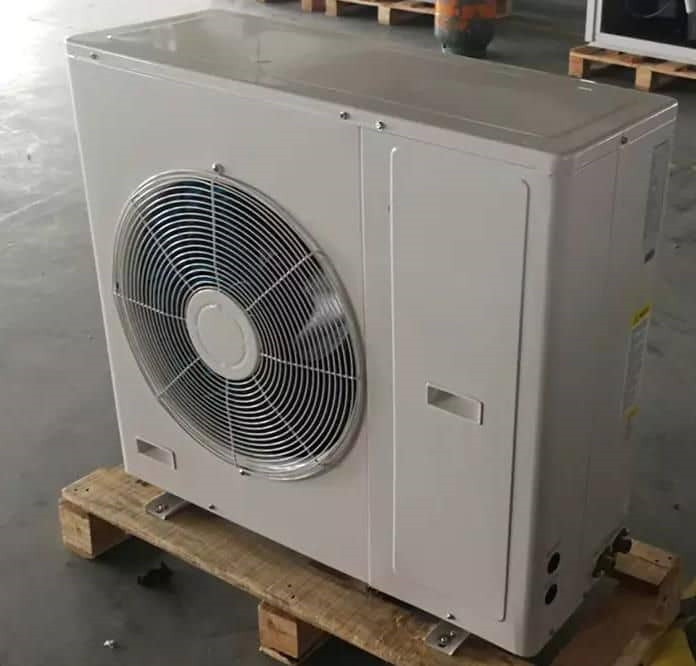

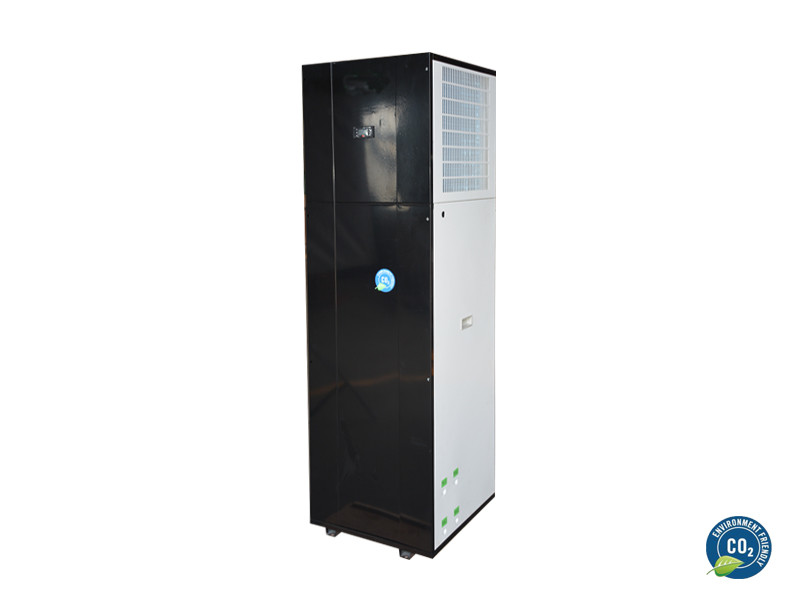

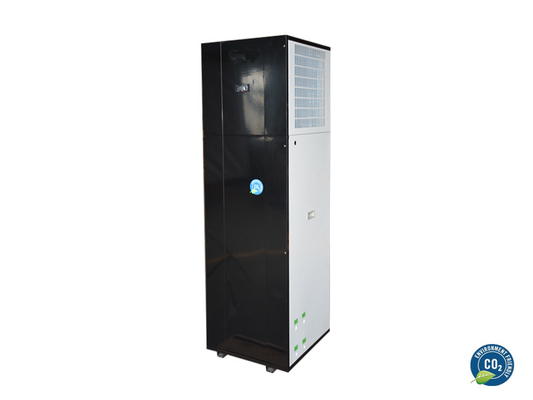

عملکرد سیستم پمپ حرارتی CO2 مسکونی 8kw Zew Zeeland برای گرمایش ترکیبی فضا و گرمایش آب گرم
شرایط کاری با دمای بسیار پایین: دمای محیط DB-10-C، دمای ورودی آب 9 درجه سانتیگراد.
شرایط یخ زدایی: دمای محیط DB2°C/WB1°C، دمای ورودی آب 9°C؛شرایط دمای پایین: دمای محیط DB7°C/WB6°C، دمای ورودی آب 9°C؛شرایط کاری استاندارد: دمای محیط DB20°C /WB15°C، دمای آب ورودی 15°C؛شرایط کار با دمای بالا: دمای محیط DB38°C/WB23°C، دمای آب ورودی 29°C.
نکات نصب:
1. فاصله اطراف نصب نباید کمتر از Im باشد.
2. خطوط لوله غیر از پمپ حرارتی باید از یخ زدگی محافظت شود و عناصر گرمایشی قابل نصب باشند.
3. برای جلوگیری از اتلاف گرما، اقدامات عایق حرارتی و حفاظتی برای خطوط لوله برای گردش آب گرم انجام شود.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
نمودار کاربرد مخزن آب تحمل کننده فشار
سیستم پمپ حرارتی CO2 مسکونی 8 کیلوواتی Zew Zealand برای گرمایش ترکیبی فضا و گرمایش آب گرم
نمودار سیستم سیستم کنترل هوشمند
سیستم پمپ حرارتی CO2 مسکونی 8 کیلوواتی Zew Zealand برای گرمایش ترکیبی فضا و گرمایش آب گرم
|

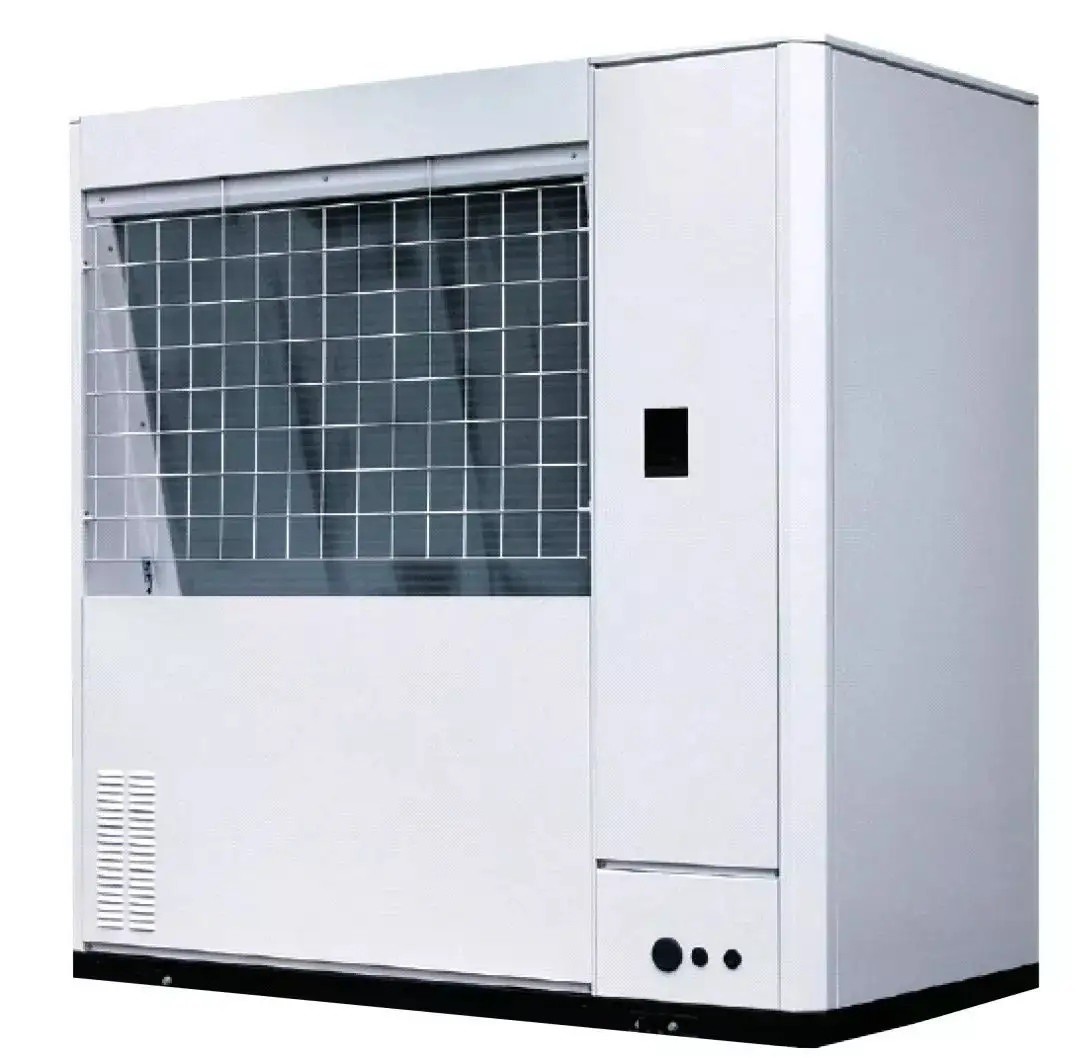

لیست مشخصات واحد آب گرم پمپ حرارتی CO2 سیستم پمپ حرارتی CO2 مسکونی 8 کیلوواتی Zew Zealand برای گرمایش ترکیبی فضا و گرمایش آب گرم |
||||||||
| مدل | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| مشخصات | 2 اسب بخار | 7.5 اسب بخار | 10 اسب بخار | 15 اسب بخار | 20 اسب بخار | 30 اسب بخار | 45 اسب بخار | |
| منبع تغذیه | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| روش گرمایش | گرمایش مستقیم / گردش | |||||||
| شرایط کار اسمی | (کیلووات) ظرفیت گرمایش | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (کیلووات) ورودی برق |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| پلیس | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m³/h) جریان آب گرم |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| شرایط کاری با دمای بالا | (کیلووات) ظرفیت گرمایش | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (کیلووات) توان ورودی | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| پلیس | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m³/h) جریان آب گرم |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| شرایط کاری با دمای پایین | (کیلووات) ظرفیت گرمایش | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (کیلووات) توان ورودی | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| پلیس | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m³/h) جریان آب گرم |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| اطلاعات قطعات | اندازه رابط لوله آب | DN15 | DN20 | DN25 | DN32 | |||
| مبدل حرارتی آب | مبدل حرارتی صفحه یا لوله | |||||||
| مبدل حرارتی هوا | باله های آلومینیومی لوله مسی | |||||||
| نوع کمپرسور | دوار دوار | نوع رفت و برگشتی نیمه بسته | ||||||
| پنل عملیاتی | صفحه نمایش لمسی رنگی | |||||||
| حداکثر دمای خروجی | 85 درجه سانتیگراد | 90 درجه سانتیگراد | ||||||
| مبرد | R744 (CO2) | |||||||
| فشار طراحی (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| ابعاد (L، W، H میلی متر) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (دسی بل) نویز | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (کیلوگرم) وزن | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| دمای آب خوراک (℃) | 5 تا 40 | |||||||
| (فشار آب تغذیه MPa) | 0.05 ~ 0.4 | |||||||
| دمای خروجی آب (℃) | 55 تا 85 | 55 تا 90 | ||||||
| حداکثر جریان | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| دمای محیط (℃) | -25 تا 43 | |||||||
نمودار شماتیک سیستم
