توضیحات DORIN INVERTER CO2 ((R744) سیستم پمپ گرما دی اکسید کربن پمپ گرما با دمای بالا منبع هوا و منبع آب
پمپ گرما با دمای بالا دی اکسید کربن
دی اکسید کربن یک مایع کار طبیعی با رسانایی حرارتی بالا و ظرفیت حرارتی خاص است که به دستیابی به ضریب انتقال گرما بالا کمک می کند.ويسکوزيت ديناميک پايين مي تواند افت فشار مايع کاري در لوله را کاهش دهدچگالی بخار بالا به بهبود سرعت جریان جرم مایع کار کمک می کند.نسبت تراکم (تعداد تراکم نشان دهنده تفاوت بین خواص گاز و مایع) کوچک است.، که برای توزیع مایع کار مفید است و تنش سطحی کوچک است، که می تواند شدت جوش در شدت انتقال گرما تبخیر کننده منطقه را بهبود بخشد.چگالي گاز بالاست، و ظرفیت گرمایش در هر واحد حجم بزرگ است، که حدود 5 برابر R22 است، که می تواند اندازه لوله ها و کمپرسورها را کاهش دهد، و سیستم را سبک تر، جمع و جور و کوچک تر کند.نسبت فشار کمپرسور (نسبت فشار فشرده سازی و فشار تبخیر مایع کار) پایین است، فرآیند فشرده سازی می تواند به فشرده سازی ایزنتروپ نزدیکتر شود و کارایی بهبود می یابد. طیف گسترده ای از منابع و قیمت های پایین.
فرآیند چرخه خنک کننده ی انتقادی دی اکسید کربن کمی با چرخه خنک کننده ی فشرده سازی بخار معمولی متفاوت است.فشار مکش کمپرسور کمتر از فشار بحرانی است، و دمای تبخیر نیز پایین تر از دمای بحرانی است. فرآیند اندوترم چرخه هنوز هم در شرایط زیر بحرانی انجام می شود.فرآیند تبادل گرما به گرما پنهان متکی است تا به اتمام برسد.با این حال، فشار گازهای خروجی کمپرسور بالاتر از فشار بحرانی است و در طول فرآیند انتشار گرما از محیط کار هیچ گردهی تولید نمی شود.مبادله گرما با فشار بالا دیگر به عنوان یک تهویه کننده نامیده نمی شودمفهوم سنتی دمای تهویه از دست رفته است. به این معنی که فرآیند تبادل گرما برای تکمیل به گرما قابل اعتماد متکی است.

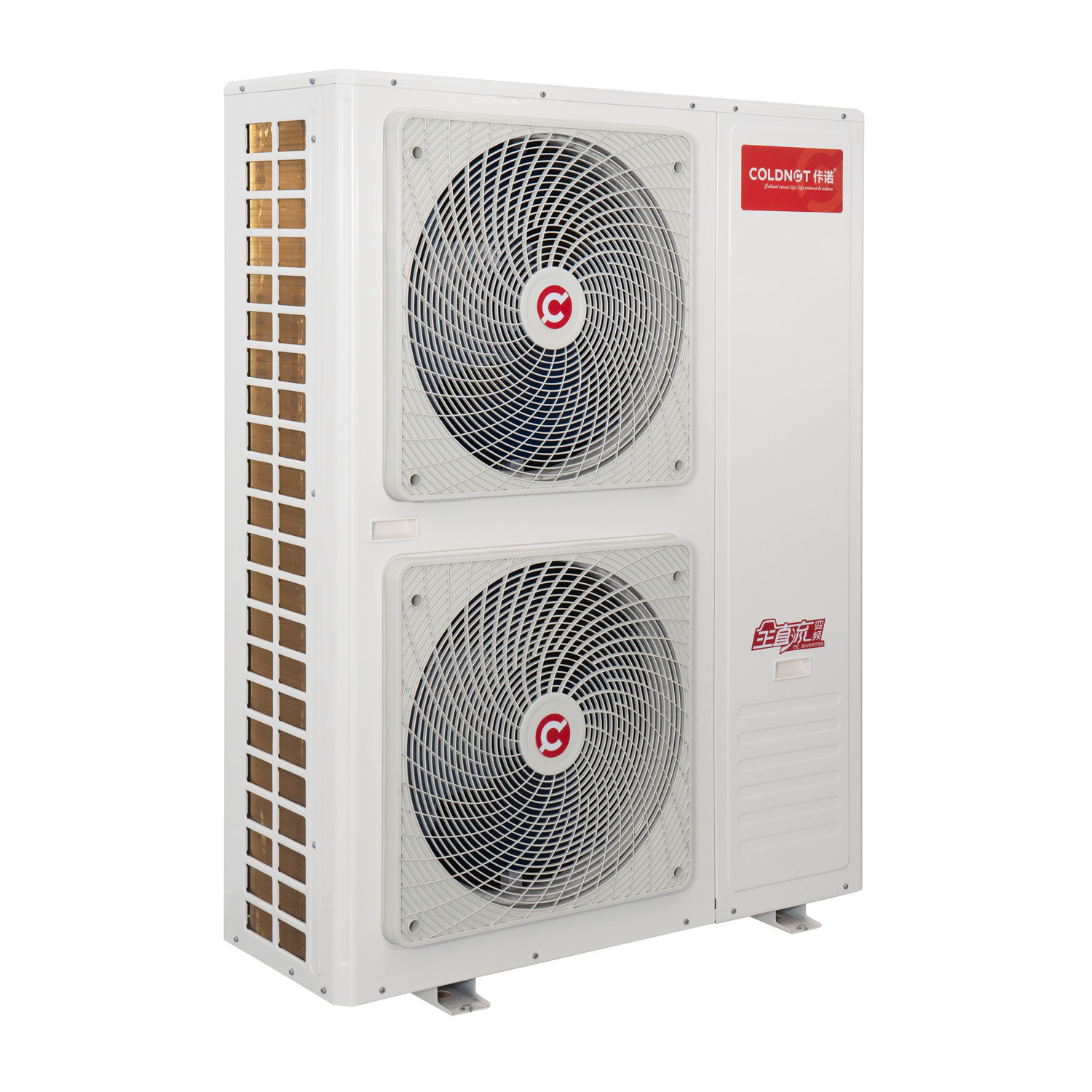

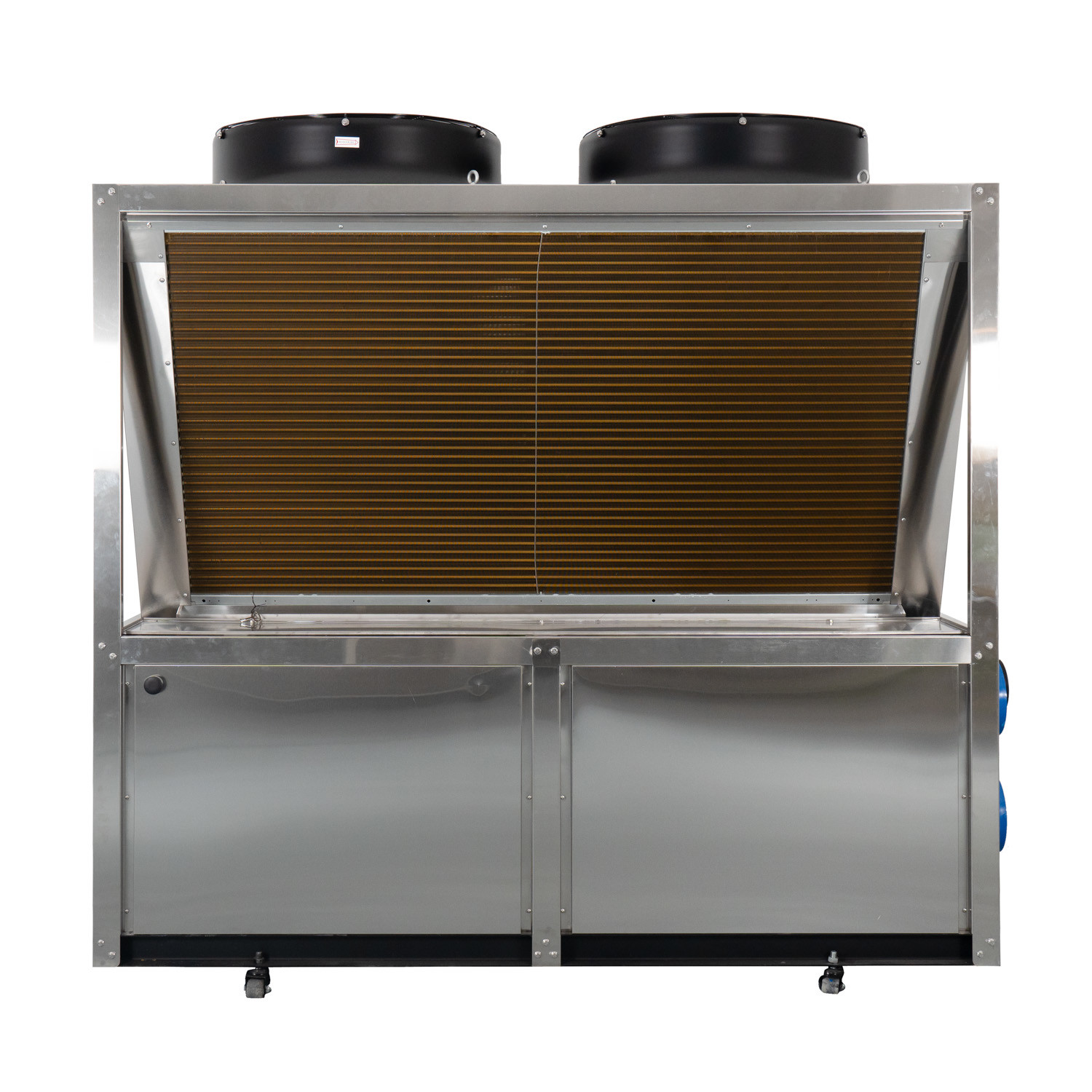

عملکرد 8 kw R744 پمپ گرما CO2 آبگرمکن استفاده مسکونی -25 درجه پایدار
شرایط کار با دمای بسیار پایین: دمای محیط DB-10-C، دمای ورودی آب 9°C
شرایط یخبندان: دمای محیط DB2°C/WB1°C، دمای ورودی آب 9°C؛ شرایط دمای پایین: دمای محیط DB7°C/WB6°C، دمای ورودی آب 9°C؛ شرایط کار استاندارد:دمای محیط DB20°C /WB15°C، دمای آب ورودی 15°C؛ شرایط کار با دمای بالا: دمای محیط DB38°C/WB23°C، دمای آب ورودی 29°C.

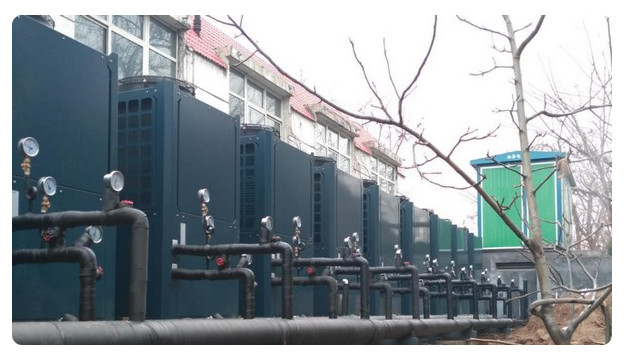

يادداشت نصب:
1فاصله اطراف دستگاه نباید کمتر از Im باشد.
2لوله های دیگر به غیر از پمپ گرما باید از سرما محافظت شوند و عناصر گرمایش قابل نصب باشند.
3برای جلوگیری از از دست دادن گرما باید برای لوله های گردش آب گرم، اقدامات عایق گرما و حفاظت از گرما انجام شود.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
نمودار کاربرد مخزن آب تحت فشار
8 kw R744 پمپ گرما CO2 آبگرمکن استفاده مسکونی -25 درجه پایدار
نمودار سیستم سیستم کنترل هوشمند
8 kw R744 پمپ گرما CO2 آبگرمکن استفاده مسکونی -25 درجه پایدار
|
لیست مشخصات واحد آب گرم پمپ حرارتی CO2 8 kw R744 پمپ گرما CO2 آبگرمکن استفاده مسکونی -25 درجه پایدار |
||||||||
| مدل | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| مشخصات | 2HP | 7.5HP | 10 اسب | 15 اسب بخار | 20 اسب | 30 اسب | ۴۵ اسب | |
| منبع برق | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| روش گرم کردن | گرمایش مستقیم / گردش | |||||||
| وضعیت کار نامی | (kW) ظرفیت گرمایش | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (kW) قدرت ورودی |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| COP | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m3/h) جریان آب گرم |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| شرایط کار با دمای بالا | (kW) ظرفیت گرمایش | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (kW) قدرت ورودی | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m3/h) جریان آب گرم |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| شرایط کاری در دمای پایین | (kW) ظرفیت گرمایش | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (kW) قدرت ورودی | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| COP | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m3/h) جریان آب گرم |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| اطلاعات قطعات | اندازه رابط لوله آب | DN15 | DN20 | DN25 | DN32 | |||
| مبادله گرما آب | مبادله گرما بر روی صفحه یا لوله | |||||||
| مبادله گرما هوا | باله های آلومینیومی لوله مس | |||||||
| نوع کمپرسور | دو چرخدار | نوع نيمه بسته متناوب | ||||||
| پنل کاربری | صفحه لمسی رنگی | |||||||
| حداکثر دمای خروجی | 85°C | ۹۰ درجه سانتیگراد | ||||||
| مواد خنک کننده | R744 ((CO2) | |||||||
| فشار طراحی ((MPa) | 15MPa ((HP) / 8MPa ((LP) | |||||||
| ابعاد (L,W,H mm) | 750*390*1245 | 1450*950*1450 | 1600 × 950 × 1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (دبی) سر و صدا | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (kg) وزن | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| دمای آب تغذیه ((°C) | ۵ تا ۴۰ | |||||||
| (فشار آب تغذیه در MPa) | 0.05 تا 04 | |||||||
| دمای خروجی آب (°C) | 55 تا 85 | 55 تا 90 | ||||||
| حداکثر جریان | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| دمای محیط (°C) | -25 تا 43 | |||||||
نمودار طرحی سیستم
