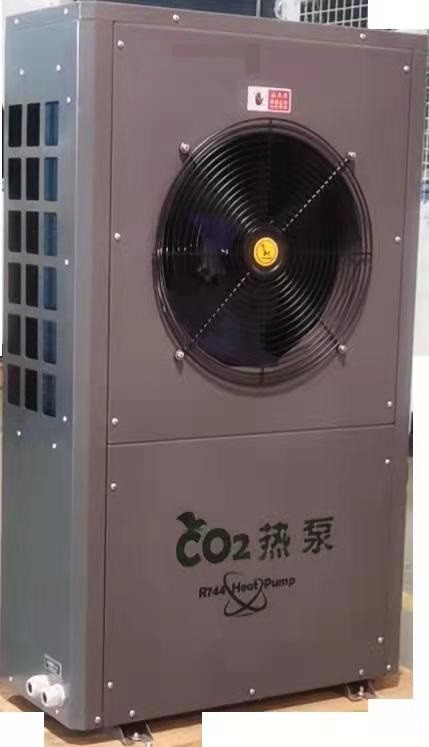

توضیحات پمپ حرارتی منبع هوا 106 کیلووات R744 (CO2) خروجی 90 درجه
واحد پمپ حرارتی متقابل دی اکسید کربن اثر صرفه جویی قابل توجهی در انرژی در بازیابی گرمای اتلاف دارد.از طریق ویژگی های فوق العاده دی اکسید کربن فوق بحرانی، تنها مقدار کمی الکتریسیته برای تولید آب گرم با دمای بالا مورد نیاز است.در منطقه سرد 100 تا 20 درجه شمال گرمای هدر رفته هوا قابل جذب است.در ناحیه فوق بحرانی دی اکسید کربن، مبدل حرارتی گاز همچنان می تواند آب داغ با دمای بالا بالای 60 درجه سانتی گراد تولید کند.
پمپ حرارتی دی اکسید کربن با دمای بالا
دی اکسید کربن یک سیال کاری طبیعی، با هدایت حرارتی بالا و ظرفیت گرمایی ویژه است که به دستیابی به ضریب انتقال حرارت بالا کمک می کند.ویسکوزیته دینامیکی کم می تواند افت فشار سیال کار در لوله را کاهش دهد.چگالی بخار بالا به بهبود سرعت جریان جرمی سیال کار کمک می کند، نسبت چگالی (نسبت چگالی نشان دهنده تفاوت بین خواص گاز و مایع است) کوچک است، که برای توزیع سیال کار مفید است. و کشش سطحی کوچک است، که می تواند جوشش را در شدت انتقال حرارت اواپراتور منطقه بهبود بخشد.چگالی گاز زیاد است و ظرفیت گرمایش در واحد حجم زیاد است که تقریباً 5 برابر R22 است که می تواند اندازه لوله ها و کمپرسورها را کاهش دهد و سیستم را سبک تر، فشرده و کوچک کند.نسبت فشار کمپرسور (نسبت فشار متراکم و فشار تبخیر سیال کار) کم است، فرآیند فشرده سازی می تواند به تراکم ایزنتروپیک نزدیک تر شود و راندمان بهبود می یابد.طیف گسترده ای از منابع و قیمت پایین.
فرآیند چرخه تبرید متقابل دی اکسید کربن کمی متفاوت از سیکل تبرید تراکمی بخار معمولی است.فشار مکش کمپرسور کمتر از فشار بحرانی است و دمای تبخیر نیز کمتر از دمای بحرانی است.فرآیند گرماگیر چرخه هنوز در شرایط زیر بحرانی انجام می شود.فرآیند تبادل حرارت برای تکمیل به گرمای نهان متکی است.با این حال، فشار اگزوز کمپرسور بالاتر از فشار بحرانی است و در طی فرآیند آزادسازی گرما از محیط کار، میعانات تولید نمی‌شود.مبدل حرارتی پرفشار دیگر کندانسور نامیده نمی شود، بلکه کولر گازی نامیده می شود.مفهوم سنتی دمای تراکم از بین رفته است.به این معنی که فرآیند تبادل حرارت برای تکمیل به گرمای محسوس متکی است.

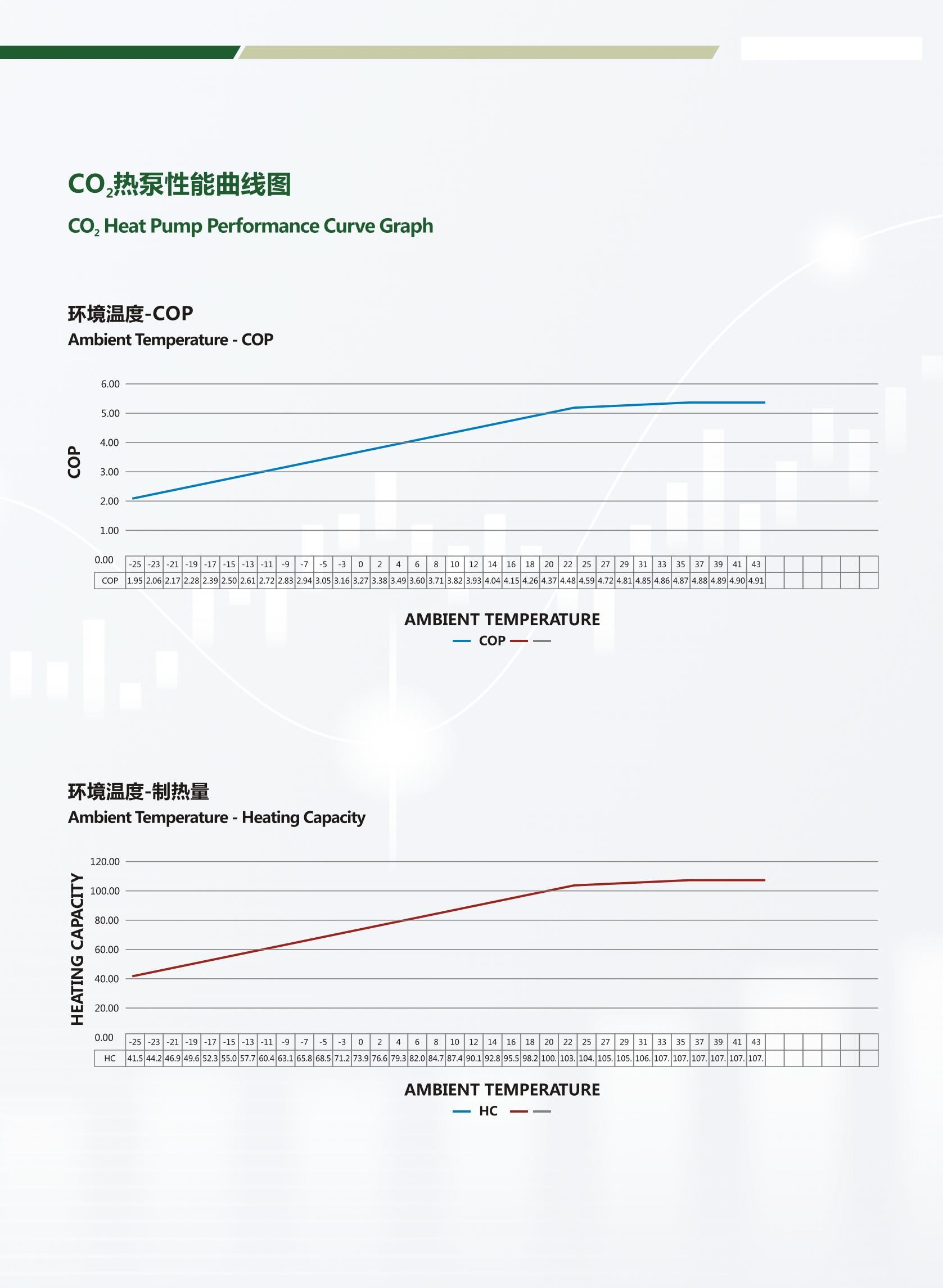

عملکرد پمپ حرارتی منبع هوا 106 کیلووات R744 (CO2) خروجی 90 درجه
شرایط کاری با دمای بسیار پایین: دمای محیط DB-10-C، دمای ورودی آب 9 درجه سانتیگراد.
شرایط یخ زدایی: دمای محیط DB2°C/WB1°C، دمای ورودی آب 9°C؛شرایط دمای پایین: دمای محیط DB7°C/WB6°C، دمای ورودی آب 9°C؛شرایط کاری استاندارد: دمای محیط DB20°C /WB15°C، دمای آب ورودی 15°C؛شرایط کار با دمای بالا: دمای محیط DB38°C/WB23°C، دمای آب ورودی 29°C.
نکات نصب:
1. فاصله اطراف نصب نباید کمتر از Im باشد.
2. خطوط لوله غیر از پمپ حرارتی باید از یخ زدگی محافظت شود و عناصر گرمایشی قابل نصب باشند.
3. برای جلوگیری از اتلاف گرما، اقدامات عایق حرارتی و حفاظتی برای خطوط لوله برای گردش آب گرم انجام شود.
| HP | A/mm | B/mm | C/mm |
| 7.5 | 1450 | 950 | 1450 |
| 10 | 1600 | 950 | 1500 |
| 15 | 1850 | 1150 | 1900 |
| 20 | 2050 | 1150 | 1950 |
| 30 | 2670 | 1410 | 2150 |
| 40 | 2290 | 2270 | 1980 |
نمودار کاربرد مخزن آب تحمل کننده فشار
پمپ حرارتی منبع هوا 106 کیلووات R744 (CO2) خروجی 90 درجه
نمودار سیستم سیستم کنترل هوشمند
پمپ حرارتی منبع هوا 106 کیلووات R744 (CO2) خروجی 90 درجه
|
لیست مشخصات واحد آب گرم پمپ حرارتی CO2 پمپ حرارتی منبع هوا 106 کیلووات R744 (CO2) خروجی 90 درجه |
||||||||
| مدل | SJKRS-05I/C | SJKRS-28II/C | SJKRS-36II/C | SJKRS-55II/C | SJKRS-73II/C | SJKRS-106II/C | SJKRS-160II/C | |
| مشخصات | 2 اسب بخار | 7.5 اسب بخار | 10 اسب بخار | 15 اسب بخار | 20 اسب بخار | 30 اسب بخار | 45 اسب بخار | |
| منبع تغذیه | 230V/1N/50Hz | 380V/3N/50Hz | ||||||
| روش گرمایش | گرمایش مستقیم / گردش | |||||||
| شرایط کار اسمی | (کیلووات) ظرفیت گرمایش | 7.45 | 28.1 | 37.7 | 56.1 | 74.1 | 108.6 | 158.7 |
| (کیلووات) ورودی برق |
1.61 | 6.1 | 8.2 | 12.2 | 16.1 | 23.6 | 34.5 | |
| پلیس | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | 4.6 | |
| (m³/h) جریان آب گرم |
0.11 | 0.6 | 0.81 | 1.21 | 1.62 | 2.33 | 3.41 | |
| شرایط کاری با دمای بالا | (کیلووات) ظرفیت گرمایش | 5.58 | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 131.5 |
| (کیلووات) توان ورودی | 1.73 | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| پلیس | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| (m³/h) جریان آب گرم |
0.07 | 0.27 | 0.33 | 0.59 | 0.68 | 1.02 | 1.51 | |
| شرایط کاری با دمای پایین | (کیلووات) ظرفیت گرمایش | 4.3 | 15.7 | 19.1 | 31.8 | 38.9 | 59.3 | 90 |
| (کیلووات) توان ورودی | 1.59 | 5.8 | 7.1 | 11.8 | 14.4 | 21.9 | 33.3 | |
| پلیس | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 | |
| (m³/h) جریان آب گرم |
0.07 | 0.28 | 0.34 | 0.56 | 0.68 | 1.04 | 1.52 | |
| اطلاعات قطعات | اندازه رابط لوله آب | DN15 | DN20 | DN25 | DN32 | |||
| مبدل حرارتی آب | مبدل حرارتی صفحه یا لوله | |||||||
| مبدل حرارتی هوا | باله های آلومینیومی لوله مسی | |||||||
| نوع کمپرسور | دوار دوار | نوع رفت و برگشتی نیمه بسته | ||||||
| پنل عملیاتی | صفحه نمایش لمسی رنگی | |||||||
| حداکثر دمای خروجی | 85 درجه سانتیگراد | 90 درجه سانتیگراد | ||||||
| مبرد | R744 (CO2) | |||||||
| فشار طراحی (MPa) | 15MPa(HP)/8MPa(LP) | |||||||
| ابعاد (L، W، H میلی متر) | 750*390*1245 | 1450*950*1450 | 1600*950*1500 | 1850*1150*1900 | 2050*1150*1950 | 2670*1410*2150 | 2070x2150x2245 | |
| (دسی بل) نویز | ≤44 | ≤56 | ≤59 | ≤62 | ≤67 | ≤70 | ≤70 | |
| (کیلوگرم) وزن | 83 | 550 | 660 | 780 | 860 | 1180 | 1360 | |
| دمای آب خوراک (℃) | 5 تا 40 | |||||||
| (فشار آب تغذیه MPa) | 0.05 ~ 0.4 | |||||||
| دمای خروجی آب (℃) | 55 تا 85 | 55 تا 90 | ||||||
| حداکثر جریان | 0.24 | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| دمای محیط (℃) | -25 تا 43 | |||||||
