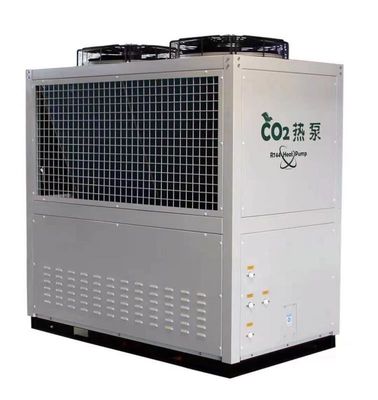

اصل معرفی CO2 r744 پمپ حرارتی منبع آب منبع تغذیه برای پروژه گرمایش خانه آب گرم با دمای بالا یا استفاده از ساختمان تجاری
کمپرسور مبرد گاز دی اکسید کربن با درجه حرارت پایین و فشار کم را از اواپراتور می مکد و مبرد دی اکسید کربن را در حین کار به سیال فوق بحرانی با دمای بالا و فشار بالا فشرده می کند.سیال فوق بحرانی با دمای بالا و فشار بالا برای تبادل حرارت با آب وارد کولر گازی می شود و در کولر گازی سرد می شود.مایع با فشار بالا گرمای زیادی آزاد می کند و آب گرمای آزاد شده را جذب کرده و دما همچنان در حال افزایش است.پس از این که سیال فشار قوی توسط شیر انبساط تحت فشار قرار گرفت و تحت فشار قرار گرفت ، گرمای هوای اطراف را جذب کرده و در اثر فن در اواپراتور به گاز کم فشار تبخیر می شود و در کمپرسور مکیده می شود تا فشرده شود ، و چرخه برای تولید آب گرم تکرار می شود.ویژگی های طبیعی مبرد حفاظت از محیط زیست: ODP 0 ، GWP 1 ، بدون آلودگی به محیط زیست ، غیر سمی ، غیر قابل اشتعال عملکرد گرمایش در دمای بالا عالی: بالاترین خروجی آب می تواند به بالای 90 برسد performance عملکرد عالی درجه حرارت پایین: در- دمای محیط 20 درجه سانتی گراد ، 90 درجه سانتیگراد آب گرم با درجه حرارت بالا هنوز هم می تواند تولید شود راندمان بالا: عملکرد گرمایش COP می تواند به 4.5 برسد ، و هنگامی که آب گرم در دمای پایین تولید می شود ، COP هنوز بالای 2.0 است طیف وسیعی از کاربرد: می تواند به طور معمول در محدوده دمای محیط -20 ℃ ~ 43 ℃ کار کند ، مناسب برای تولید آب گرم خانگی یا صنعتی ما
عملکرد پمپ حرارتی منبع آب CO2 r744 برای پروژه گرمایش خانه آب گرم با دمای بالا یا استفاده از ساختمان تجاری
| نوع واحد | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | SJKRS-73 I/C | IC SJKRS-106 | SJKRS-I60II /C | |
| مشخصات فنی | 7.5HP | 10HP | 15HP | 20HP | 30HP | 40HP | |
| منبع تغذیه | سه فاز پنج سیم 380V/50Hz | ||||||
| حالت گرمایش | نوع حرارت/چرخه مستقیم | ||||||
| شرایط کار استاندارد | ظرفیت گرمایش (کیلو وات) | 27.5 | 36.7 | 55.1 | 72.8 | 10.6.5 | 155.1 |
| قدرت ورودی (کیلو وات) | 6.1 | 8.2 | 13.7 | 16.1 | 23.6 | 34.5 | |
| COP | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | |
| جریان آب گرم (m³/h) | 0.59 | 0.79 | 1.18 | 1.56 | 2.29 | 3.33 | |
| شرایط دمای بالا | ظرفیت گرمایش کیلو وات) | 23.9 | 28.5 | 51.5 | 59.5 | 89 | 13.1.5 |
| قدرت ورودی (کیلو وات) | 7.5 | 8.9 | 16.1 | 18.6 | 27.8 | 41.1 | |
| COP | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | 3.2 | |
| جریان آب گرم (m³/h) | 0.27 | 0.33 | 0.59 | 68/0 | 1.02 | 1.51 | |
| شرایط دمای پایین | ظرفیت گرمایش (کیلو وات) | 17.3 | 21.4 | 34.8 | 41.5 | 62.2 | 94.5 |
| قدرت ورودی (کیلو وات) | 6.2 | 7.6 | 12.4 | 14.8 | 22.2 | 33.8 | |
| COP | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | |
| جریان آب گرم (m³/h) | 0.32 | 0.4 | 0.65 | 0.78 | 1.16 | 1.77 | |
| اطلاعات کامپوننت | اندازه اتصالات لوله آب | DN20 | DN25 | DN32 | DN40 | ||
| مبدل حرارتی آب | صفحه یا مبدل حرارتی آستین | ||||||
| مبدل حرارتی هوا | باله آلومینیومی برای لوله مسی | ||||||
| نوع کمپرسور | رفت و برگشت نیمه بسته | ||||||
| پنل عملیاتی | صفحه لمسی رنگی | ||||||
| حداکثر دمای خروجی (℃) | 90 | ||||||
| مبردها | R744 (CO2) | ||||||
| فشار طراحی (MPa) | ضلع بالا 15 ، سمت پایین 8 | ||||||
| ابعاد (طول ، عرض و ارتفاع میلی متر) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | 2050x1150x1950 | 2670x1410x2150 | 2290x2270x1980 | |
| نویز (دسی بل) | 56 | 59 | 62 | 67 | 70 | 70 | |
| وزن (کیلوگرم) | 550 | 660 | 780 | 860 | 1180 | 221360 | |
| محدوده استفاده | دمای آب تغذیه (℃) | 5 ~ 40 | |||||
| فشار آب را تغذیه کنید | 0.04 ~ 0.4 | ||||||
| دمای خروجی (℃) | 90 55 55 | ||||||
| حداکثر جریان | 1.2 | 1.5 | 2.4 | 3.2 | 4.9 | 6.5 | |
| دمای محیط (℃) | '-20 ~ 43 | ||||||
