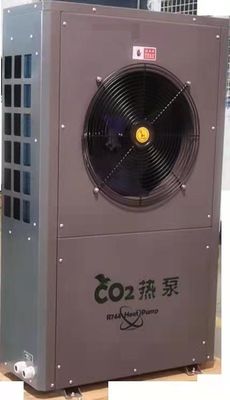

معرفی اصل پمپ حرارتی CO2 7.5 کیلوواتی منبع هوا منبع آب آب گرم مسکونی دمای بالا 90 درجه سانتیگراد
کمپرسور مبرد دی اکسید کربن گاز کم فشار و دمای پایین را از اواپراتور می مکد و مبرد دی اکسید کربن را به یک سیال فوق بحرانی با دمای بالا و فشار بالا فشرده می کند.سیال فوق بحرانی با دمای بالا و فشار بالا برای تبادل گرما با آب وارد کولر گازی می شود و در کولر گازی خنک می شود.سیال پرفشار گرمای زیادی آزاد می کند و آب گرمای آزاد شده را جذب می کند و دما همچنان افزایش می یابد.پس از اینکه سیال پرفشار توسط شیر انبساط گاز گرفت و فشارش کم شد، در اواپراتور، فن گرمای هوای اطراف را جذب کرده و به گاز کم فشار تبدیل می‌شود که به داخل کمپرسور مکیده و فشرده می‌شود، به طوری که به طور مکرر گردش برای تامین آب گرم.
ویژگی های پمپ حرارتی CO2 7.5 کیلوواتی منبع هوا منبع آب آب گرم مسکونی دمای بالا 90 درجه سانتیگراد
مبرد حفاظت از محیط زیست طبیعی: مبرد CO2، ODP 0 است، GWP 1 است، بدون آلودگی به محیط زیست، غیر سمی، غیر قابل اشتعال.
دمای خروجی آب بالا: دمای آب عرضه / برگشت می تواند به 65 درجه سانتیگراد / 45 درجه سانتیگراد برسد و بالاترین دمای آب خروجی می تواند به بالای 75 درجه سانتیگراد برسد که برای رادیاتورها مناسب است.
عملکرد عالی در دمای پایین: در دمای محیط -35 درجه سانتیگراد، گرمایش هنوز طبیعی است.
راندمان بالا: عملکرد گرمایش COP می تواند در دمای محیط 30- درجه سانتی گراد به 1.8 برسد.
طیف گسترده ای از کاربرد: می تواند به طور معمول در محدوده دمای محیط -35 ~ 20 ℃، مناسب برای اکثر مناطق سرد در شمال کشور من کار کند.
7.5 کیلووات پمپ حرارتی CO2 منبع هوا منبع آب منبع آب آب گرم مسکونی با دمای بالا 90 ℃، علاوه بر مشخصات زیر، همچنین سایر مشخصات موجود، به پرس و جو خوش آمدید
| سیستم گرمایش پمپ حرارتی مونوبلوک CO2 | ||||
| نوع واحد | SJKRS-28 II/C | SJKRS-36II/C | SJKRS-55 II/C | |
| مشخصات فنی | 7.5 اسب بخار | 10 اسب بخار | 15 اسب بخار | |
| منبع تغذیه | سه فاز پنج سیم 380 ولت / 50 هرتز | |||
| حالت گرمایش | نوع حرارت/چرخه مستقیم | |||
| شرایط کاری استاندارد | ظرفیت گرمایش (کیلووات) | 27.5 | 36.7 | 55.1 |
| توان ورودی (کیلو وات) | 6.1 | 8.2 | 13.7 | |
| پلیس | 4.5 | 4.5 | 4.5 | |
| جریان آب گرم (m³/h) | 0.59 | 0.79 | 1.18 | |
| شرایط دمای بالا | ظرفیت گرمایش کیلووات) | 23.9 | 28.5 | 51.5 |
| توان ورودی (کیلو وات) | 7.5 | 8.9 | 16.1 | |
| پلیس | 3.2 | 3.2 | 3.2 | |
| جریان آب گرم (m³/h) | 0.27 | 0.33 | 0.59 | |
| شرایط دمای پایین | ظرفیت گرمایش (کیلووات) | 17.3 | 21.4 | 34.8 |
| توان ورودی (کیلو وات) | 6.2 | 7.6 | 12.4 | |
| پلیس | 2.8 | 2.8 | 2.8 | |
| جریان آب گرم (m³/h) | 0.32 | 0.4 | 0.65 | |
| اجزاء اطلاعات |
اندازه اتصال لوله آب | DN20 | DN25 | |
| مبدل حرارتی آب | مبدل حرارتی صفحه ای یا آستینی | |||
| مبدل حرارتی هوا | باله آلومینیومی برای لوله مسی | |||
| نوع کمپرسور | رفت و برگشتی نیمه بسته | |||
| پنل عملیاتی | صفحه نمایش لمسی رنگی | |||
| حداکثر دمای خروجی (℃) | 90 درجه سانتیگراد | |||
| مبردها | R744 (CO2) | |||
| فشار طراحی (MPa) | ضلع بالا 15، ضلع پایین 8 | |||
| ابعاد (L*W*H mm) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| نویز (dB) | 56 | 59 | 62 | |
| وزن (کیلوگرم) | 550 | 660 | 780 | |
| دامنه استفاده | دمای آب تغذیه (℃) | 5 تا 40 | ||
| فشار آب تغذیه | 0.05 ~ 0.4 | |||
| دمای خروجی (℃) | 55 تا 90 | |||
| حداکثر جریان | 1.2 | 1.5 | 2.4 | |
| دمای محیط (℃) |
'-20~43
|
|||
