1. بخاری آب پمپ حرارتی CO2 چیست؟
پمپ حرارتی CO2 یک سیستم پمپ حرارتی است که از CO2 به عنوان مبرد استفاده می کند.از آنجا که کد مبرد CO2 R-744 است ، پمپ حرارتی CO2 را پمپ حرارتی R744 نیز می نامند.
2. اصل کار پمپ حرارتی CO2
اصل کار پمپ حرارتی CO2 اساساً همان پمپ حرارتی معمولی است.در طول زمان تنظیم شده ، هنگامی که دمای آب مخزن ذخیره آب گرم کمتر از مقدار تنظیم شده تنظیم کننده دما باشد ، پمپ حرارت ، فن و پمپ آب در گردش به طور خودکار روشن می شوند و فن هوا را به اواپراتور می کشد.بعد از اینکه محیط گرما در اواپراتور انرژی گرمای هوا را جذب کرد ، توسط پمپ حرارتی (کمپرسور) تحت فشار قرار می گیرد تا درجه حرارت بالایی تولید کند و سپس گرما از طریق مبدل حرارتی به آب آزاد می شود تا دمای آب افزایش یابد و محیط گرما پس از خنک شدن از دریچه گاز عبور می کند.با تکرار جذب گرما و آزاد شدن گرما ، به اواپراتور برگردید ، تا زمانی که دمای آب گرم شده به دمای تنظیم شده برسد ، پمپ گرما و فن کار نمی کنند.
3. مزایای بخاری آب پمپ حرارتی CO2:
1) ظرفیت خنک کننده در واحد حجم CO2 چندین برابر سایر مبردها است.ویژگی های عالی جریان و انتقال حرارت آن می تواند به طور قابل توجهی اندازه کمپرسور و سیستم را کاهش دهد و کل سیستم را بسیار جمع و جور کند.
2) مبرد CO2 تقریباً هیچ اثر مخربی روی لایه ازن ندارد و GWP نیز کم است.
3) مبرد CO2 با راندمان حرارتی بالا همراه با شارژ کم مصرف برق در شب هزینه های عملیاتی را تا حد زیادی کاهش می دهد.
4) عملکرد خوب و پایداری شیمیایی ، CO2 ایمن ، غیر سمی ، غیر قابل اشتعال ، مناسب برای روغن های مختلف روانکاری و قطعات و مواد مکانیکی رایج است و حتی در دمای بالا تجزیه نمی شود و گازهای مضر تولید می کند.
5) دارای خواص ترمودینامیکی سازگار با چرخه تبرید و تجهیزات است و گرمای نهان تبخیر CO2 نسبتاً زیاد است.
6) در مقایسه با مبردهای معمولی ، فشرده سازی چرخه انتقادی CO2 نسبتاً کم است ، حدود 2.5-3.0 ، که می تواند بهره وری عملکرد کمپرسور را بهبود بخشد ، در نتیجه ضریب عملکرد سیستم را افزایش می دهد.
7) استفاده از دمای CO2 اگزوز بالاتر است ، می توانید دمای بالاتر آب گرم ، قابل تنظیم در محدوده 55 ~ 90 get ؛پمپ حرارتی CO2 می تواند در -20 work کار کند ، حتی در محیط سرد شدید همچنین می تواند 90 آب گرم تأمین کند.
8) CO2 یک ماده طبیعی پایان ناپذیر و پایان ناپذیر روی زمین است.CO2 به عنوان یک ماده فعال کننده مبرد طبیعی ، به دلیل محافظت از محیط زیست ، غیر سمی بودن و ویژگی های عالی چرخه انتقادی ، CFC در نظر گرفته می شود.بهترین جایگزین مبرد.
4. تفاوت با پمپ حرارتی معمولی:
آبگرمکن پمپ حرارتی CO2 از CO2 به عنوان مبرد استفاده می کند.پمپ های حرارتی معمولی معمولاً از مبردهای سازگار با محیط زیست به عنوان مبرد استفاده می کنند.اصول کار این دو اساساً یکسان است.هر دو از نوع فشرده سازی بخار هستند ، اما کمی متفاوت هستند.پمپ حرارتی CO2 متعلق به چرخه فوق بحرانی یعنی چگالش است.در انتهای خازن ، CO2 به مایع تبدیل نمی شود ، در حالی که مبرد فرئون در انتهای خازن به مایع تبدیل می شود و سپس گاز می شود.
5. محدودیت های توسعه پمپ های حرارتی CO2:
عیب اصلی CO2 به عنوان مبرد این است که دمای بحرانی کمتری (31.1 درجه سانتیگراد) و فشار بحرانی بالاتر (7.37MPa) دارد.به ویژه برای مورد دوم ، اگر چرخه انتقادی اتخاذ شود ، فشار کار سیستم تبرید CO2 می تواند تا 10 مگاپاسکال برسد ، که نیازهای سختگیرانه تری در مورد مقاومت مواد ، آب بندی و اتصال لوله سیستم دارد.بدون شک ، هزینه تولید نیز منابع دیگر هوا است.چندین برابر واحد پمپ گرمایی.

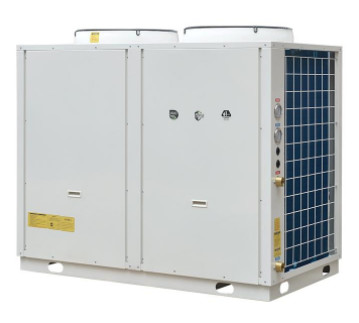

| بخاری آب پمپ حرارتی Monobloc CO2 | ||||
| نوع واحد | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | |
| مشخصات فنی | 7.5 اسب بخار | 10 اسب بخار | 15 اسب بخار | |
| منبع تغذیه | سه فاز پنج سیم 380V / 50Hz | |||
| حالت گرمایش | نوع حرارت / چرخه مستقیم | |||
| شرایط کاری استاندارد | ظرفیت گرمایش (کیلووات) | 27.5 | 36.7 | 55.1 |
| قدرت ورودی (کیلووات) | 6.1 | 8.2 | 13.7 | |
| COP | 4.5 | 4.5 | 4.5 | |
| جریان آب گرم (متر مکعب در ساعت) | 0.59 | 0.79 | 1.18 | |
| شرایط دمای بالا | ظرفیت گرمایش کیلووات) | 23.9 | 28.5 | 51.5 |
| قدرت ورودی (کیلووات) | 7.5 | 8.9 | 16.1 | |
| COP | 3.2 | 3.2 | 3.2 | |
| جریان آب گرم (متر مکعب در ساعت) | 0.27 | 0.33 | 0.59 | |
| شرایط دمای پایین | ظرفیت گرمایش (کیلووات) | 17.3 | 21.4 | 8/34 |
| قدرت ورودی (کیلووات) | 6.2 | 7.6 | 12.4 | |
| COP | 2.8 | 2.8 | 2.8 | |
| جریان آب گرم (متر مکعب در ساعت) | 0.32 | 0.4 | 0.65 | |
| اجزاء اطلاعات |
اندازه اتصال لوله آب | DN20 | DN25 | |
| مبدل حرارتی آب | مبدل حرارتی صفحه ای یا آستین | |||
| مبدل حرارتی هوا | فین آلومینیومی برای لوله مسی | |||
| نوع کمپرسور | رفت و برگشت نیمه تعطیل | |||
| پنل عملیاتی | صفحه لمسی رنگی | |||
| حداکثر دمای خروجی () | 90 | |||
| مبردها | R744 (CO2) | |||
| فشار طراحی (MPa) | سمت بالا 15 ، ضلع کم 8 | |||
| ابعاد (L * W * H میلی متر) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| سر و صدا (دسی بل) | 56 | 59 | 62 | |
| وزن (کیلوگرم) | 550 | 660 | 780 | |
| محدوده استفاده | دمای آب خوراک (℃) | 5 ~ 40 | ||
| فشار آب را تغذیه کنید | 0.04 ~ 0.4 | |||
| دمای پساب (℃) | 90 55 55 | |||
| حداکثر جریان | 1.2 | 1.5 | 2.4 | |
| دمای محیط (℃) |
-20 ~ 43
|
|||
