معرفی اصل سیستم گرمایش پمپ حرارتی CO2
کمپرسور مبرد گاز دی اکسید کربن دمای پایین و فشار کم را از اواپراتور می مکد و مبرد دی اکسید کربن را در اثر کار به مایع فوق بحرانی با درجه حرارت بالا و فشار بالا فشرده می کند.سیال فوق بحرانی با دمای بالا و فشار بالا برای مبادله گرما با آب وارد کولر گازی می شود و در کولر گازی خنک می شود.مایع فشار قوی گرمای زیادی آزاد می کند و آب گرمای آزاد شده را جذب می کند و درجه حرارت همچنان افزایش می یابد.بعد از اینکه مایع فشار قوی توسط سوپاپ انبساطی سوخته و کم فشار می شود ، در اواپراتور ، فن گرمای موجود در هوای اطراف را جذب کرده و در یک گاز کم فشار تبخیر می شود ، این گاز به داخل کمپرسور مکیده و فشرده می شود ، به طوری که بارها و بارها آن را فشار می دهد برای تأمین آب گرم در گردش است.
ویژگی های سیستم گرمایش پمپ حرارتی CO2
مبرد طبیعی محافظت از محیط زیست: مبرد CO2 ، ODP 0 ، GWP 1 است ، بدون آلودگی محیط زیست ، غیر سمی ، غیر قابل اشتعال است.
دمای بالای خروجی آب: دمای تامین / برگشت آب می تواند به 65 درجه سانتیگراد / 45 درجه سانتیگراد برسد و بالاترین دمای آب خروجی می تواند به بالای 75 درجه سانتیگراد برسد ، مناسب برای رادیاتورها ؛
عملکرد عالی در دمای پایین: در -35 درجه سانتیگراد درجه حرارت محیط ، گرمایش هنوز طبیعی است.
راندمان بالا: عملکرد حرارت COP می تواند در دمای محیط -30 درجه سانتیگراد به 1.8 برسد.
طیف گسترده ای از کاربرد: می تواند در محدوده دمای محیط -35 ℃ ~ 20 ℃ ، مناسب برای بیشتر مناطق سردسیر در شمال کشور من کار کند.

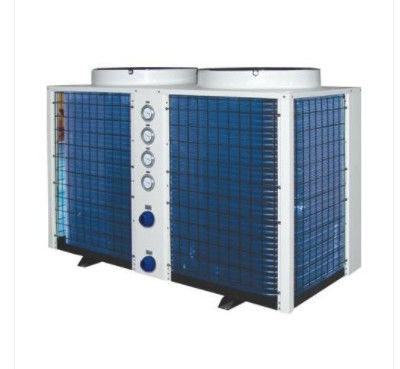

| سیستم گرمایش پمپ حرارتی Monobloc CO2 | ||||
| نوع واحد | SJKRS-28 II / C | SJKRS-36II / C | SJKRS-55 II / C | |
| مشخصات فنی | 7.5 اسب بخار | 10 اسب بخار | 15 اسب بخار | |
| منبع تغذیه | سه فاز پنج سیم 380V / 50Hz | |||
| حالت گرمایش | نوع حرارت / چرخه مستقیم | |||
| شرایط کاری استاندارد | ظرفیت گرمایش (کیلووات) | 27.5 | 36.7 | 55.1 |
| قدرت ورودی (کیلووات) | 6.1 | 8.2 | 13.7 | |
| COP | 4.5 | 4.5 | 4.5 | |
| جریان آب گرم (متر مکعب در ساعت) | 0.59 | 0.79 | 1.18 | |
| شرایط دمای بالا | ظرفیت گرمایش کیلووات) | 23.9 | 28.5 | 51.5 |
| قدرت ورودی (کیلووات) | 7.5 | 8.9 | 16.1 | |
| COP | 3.2 | 3.2 | 3.2 | |
| جریان آب گرم (متر مکعب در ساعت) | 0.27 | 0.33 | 0.59 | |
| شرایط دمای پایین | ظرفیت گرمایش (کیلووات) | 17.3 | 21.4 | 8/34 |
| قدرت ورودی (کیلووات) | 6.2 | 7.6 | 12.4 | |
| COP | 2.8 | 2.8 | 2.8 | |
| جریان آب گرم (متر مکعب در ساعت) | 0.32 | 0.4 | 0.65 | |
| اجزاء اطلاعات |
اندازه اتصال لوله آب | DN20 | DN25 | |
| مبدل حرارتی آب | مبدل حرارتی صفحه ای یا آستین | |||
| مبدل حرارتی هوا | فین آلومینیومی برای لوله مسی | |||
| نوع کمپرسور | رفت و برگشت نیمه تعطیل | |||
| پنل عملیاتی | صفحه لمسی رنگی | |||
| حداکثر دمای خروجی () | 90 | |||
| مبردها | R744 (CO2) | |||
| فشار طراحی (MPa) | سمت بالا 15 ، ضلع کم 8 | |||
| ابعاد (L * W * H میلی متر) | 1450x950x1450 | 1600x950x1500 | 1850x1150x1900 | |
| سر و صدا (دسی بل) | 56 | 59 | 62 | |
| وزن (کیلوگرم) | 550 | 660 | 780 | |
| محدوده استفاده | دمای آب خوراک (℃) | 5 ~ 40 | ||
| فشار آب را تغذیه کنید | 0.04 ~ 0.4 | |||
| دمای پساب (℃) | 90 55 55 | |||
| حداکثر جریان | 1.2 | 1.5 | 2.4 | |
| دمای محیط (℃) |
-20 ~ 43
|
|||
