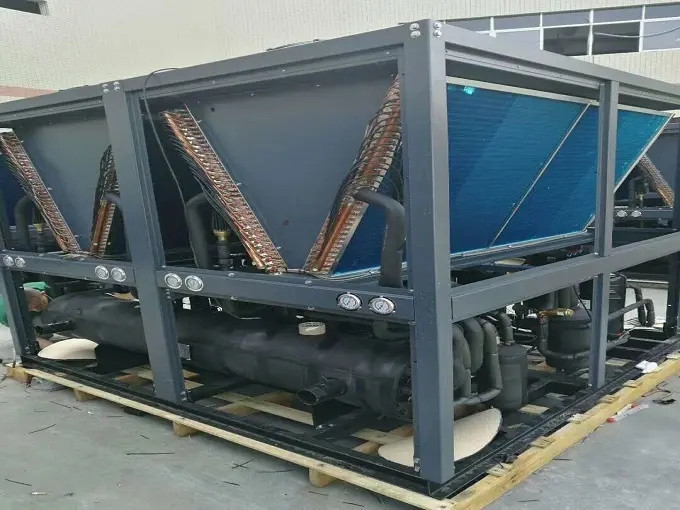

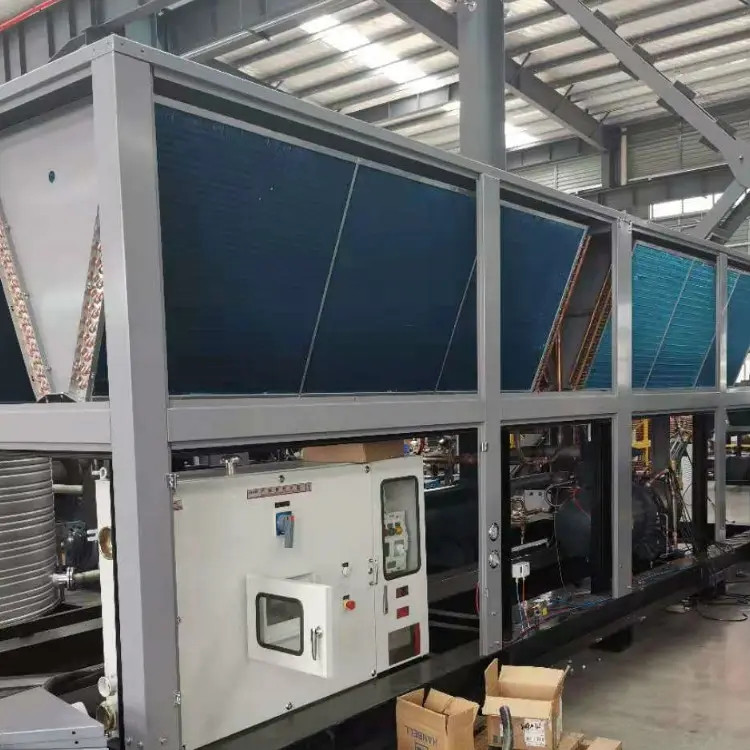

اصل واحد پمپ حرارتی دمای بالا آبشاری با فرکانس متغیر دمای 150 کیلووات
هنگامی که دمای محیط کاهش می یابد تا آب گرم با دمای بالا بالاتر از 80 درجه سانتیگراد تولید شود، سیکل سنتی کمپرسور بخار تک مرحله ای به دلیل افزایش نسبت تراکم باعث کاهش شدید راندمان می شود.استفاده از سیکل پمپ حرارتی آبشاری می تواند این مشکل را حل کند
پمپ حرارتی آبشاری از دو چرخه مستقل تشکیل شده است، یک چرخه دمای پایین و یک چرخه دمای بالا.این دو چرخه توسط یک کندانسور تبخیری به هم متصل می شوند.کندانسور تبخیری هم یک کندانسور در مرحله دمای پایین و هم یک اواپراتور مرحله دمای بالا است.در سیکل تبرید کل سیستم، مبرد گرما را جذب کرده و در اواپراتور به گاز تبدیل می شود و پس از فشرده شدن توسط کمپرسور دمای پایین، وارد کندانسور تبخیری می شود تا گرما را آزاد کند.کندانسور دمای بالا گرمای آزاد شده توسط مبرد دمای پایین در کندانسور تبخیری را جذب کرده و آن را به گاز تبخیر می کند.در کمپرسور دمای بالا به دمای بالا و فشار بالا فشرده می شود و گرما را در کندانسور آزاد می کند تا به مایع با دمای بالا و فشار بالا تبدیل شود.پس از دریچه گاز انبساط وارد کندانسور تبخیری و غیره می شود.پمپ حرارتی با دمای بالا از کمپرسور وارداتی استفاده می کند و سیستم کنترل کاملاً اتوماتیک می تواند عملکرد بدون مراقبت واحد را تضمین کند و می تواند آب گرم با دمای بالا بالای 80 درجه سانتیگراد را تنها با مقدار کمی برق تولید کند.
آب گرم با دمای بالا در 60 ~ 80 درجه سانتیگراد در کارخانه های نساجی چاپ و رنگرزی مورد نیاز است.پمپ حرارتی با دمای بالا می تواند به طور موثر آب گرم با دمای بالا در دمای 85 درجه را برای کاربران آب گرم صنعتی در کارخانه های چاپ و رنگرزی، کارخانجات سفیدکننده و رنگرزی، کارخانه های بافندگی و غیره فراهم کند. هزینه عملیاتی سالانه سیستم پمپ حرارتی با دمای بالا حدود 1/ 4 هزینه گرمایش برقی و 1/3 هزینه گرمایش نفت.اگرچه هزینه سرمایه گذاری اولیه پمپ حرارتی با دمای بالا در مقایسه با سایر روش های گرمایش کمی بالاتر است، شرکت ها می توانند هزینه را در مدت زمان بسیار کوتاهی بازیابی کنند.
آب گرم با دمای بالا در 60 ~ 80 درجه سانتیگراد در کارخانه های نساجی چاپ و رنگرزی مورد نیاز است.پمپ حرارتی با دمای بالا می تواند به طور موثر آب گرم با دمای بالا در دمای 85 درجه را برای کاربران آب گرم صنعتی در کارخانه های چاپ و رنگرزی، کارخانجات سفیدکننده و رنگرزی، کارخانه های بافندگی و غیره فراهم کند. هزینه عملیاتی سالانه سیستم پمپ حرارتی با دمای بالا حدود 1/ 4 هزینه گرمایش برقی و 1/3 هزینه گرمایش نفت.اگرچه هزینه سرمایه گذاری اولیه پمپ حرارتی با دمای بالا در مقایسه با سایر روش های گرمایش کمی بالاتر است، شرکت ها می توانند هزینه را در مدت زمان بسیار کوتاهی بازیابی کنند....
واحد پمپ حرارتی با فرکانس متغیر دمای بسیار پایین آبشاری به شکل مرحله دمای پایین R410A و سیستم مرحله دمای بالا R134a اتخاذ می کند.تبادل حرارت برای ساخت آب گرم یا گرم کردن.واحد پمپ حرارتی دمای بالا آبشار دمای بسیار پایین از فناوری تبدیل فرکانس DC استفاده می کند که دارای راندمان انرژی گرمایش بالایی است.دما می تواند گرمایش پایدار 75 درجه سانتیگراد باشد.
ویژگی های عملکردی واحد پمپ حرارتی دمای بالا آبشاری فرکانس متغیر دمای 150 کیلووات
1. تکنولوژی کنترل کامل تبدیل فرکانس DC: فناوری کنترل تبدیل فرکانس بر اساس شرایط کاری متغیر می تواند به طور خودکار بار را تنظیم کند.ظرفیت گرمایش کمتر کاهش می یابد و ظرفیت گرمایش در مقایسه با پمپ حرارتی تک سیستمی معمولی 30٪ افزایش می یابد.
2. دمای بالای تامین آب: کمپرسور ویژه با درجه حرارت بالا پذیرفته شده است، درجه حرارت آب منبع / برگشت 70 درجه سانتیگراد / 60 درجه سانتیگراد است و دمای تامین آب تا 75 درجه سانتیگراد است.
3. عملکرد خوب در دمای پایین: گرمایش معمولی 70 درجه سانتیگراد در دمای محیط -30 درجه سانتیگراد، گرمایش COP در -12 درجه سانتیگراد / -14 درجه سانتیگراد دمای محیط حداقل 1.8، گرمایش COP در دمای محیط -25 اینچ درجه سانتیگراد نه کمتر از 1.5;
4. طیف گسترده ای از برنامه های کاربردی: دمای تامین آب 40 درجه سانتی گراد ~ 70 درجه سانتی گراد است، دمای محیط قابل اجرا -35 درجه سانتی گراد ~ 25 درجه سانتی گراد است، و برای انواع فرم های پایانه مناسب است و می تواند در سردترین مناطق شمال کشور من؛
5. نصب آسان پروژه: طرح کلی ساختار مدولار اتخاذ شده است، ساختار فشرده است، سر و صدای عملیات کم است، فضای کف کوچک است و هزینه نصب کم است.
6. مانیتورینگ ابری از راه دور: کل سیستم مجهز به یک سیستم مانیتورینگ از راه دور است که می تواند وضعیت عملکرد و پارامترهای عملیاتی واحد را در زمان واقعی بررسی کند، آلارم های خطا را بررسی کرده و از راه دور کار کند و مدیریت 24 ساعته بدون سرنشین را درک کند.
| مشخصات | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| ولتاژ | 380 ولت 3 نیوتن تا 50 هرتز | 380 ولت 3 نیوتن تا 50 هرتز | 380 ولت 3 نیوتن تا 50 هرتز | 380 ولت 3 نیوتن تا 50 هرتز |
| ظرفیت اسمی گرمایش (آب گرم) | 25 کیلو وات | 52 کیلو وات | 102 کیلو وات | 150 کیلو وات |
| توان ورودی ظرفیت اسمی گرمایش | 8 کیلو وات | 16.5 کیلو وات | 33 کیلو وات | 48 کیلو وات |
| ظرفیت گرمایش با دمای پایین (آب گرم) | 18 کیلو وات | 36.5 کیلو وات | 72 کیلو وات | 110 کیلو وات |
| قدرت ورودی گرمایش با دمای پایین | 6 کیلو وات | 12 کیلو وات | 24 کیلو وات | 36 کیلو وات |
| حداکثر توان ورودی | 13 کیلو وات | 26 کیلو وات | 52 کیلو وات | 78 کیلو وات |
| حداکثر جریان عملیاتی | 35A | 70A | 140A | 210A |
| ظرفیت اسمی گرمایش (گرمایش) | 21 کیلو وات | 42 کیلو وات | 84 کیلو وات | 125 کیلو وات |
| توان ورودی اسمی گرمایش | 7 کیلو وات | 14 کیلو وات | 28 کیلو وات | 42 کیلو وات |
| گرمایش با دمای پایین (گرمایش) | 18 کیلو وات | 36 کیلو وات | 79 کیلو وات | 108 کیلو وات |
| قدرت ورودی گرمایش با دمای پایین | 6 کیلو وات | 12 کیلو وات | 24 کیلو وات | 36 کیلو وات |
| جریان آب نامی | 3.5 متر مکعب در ساعت | 7 متر مکعب در ساعت | 14 متر³ در ساعت | 21 متر³ در ساعت |
| نام مبرد/مقدار تزریق | R410A/R134a (5500 گرم/4200 گرم) | R410A/R134a(5500g/4200g)*2 | R410A/R134a(5500g/4200g)*4 | R410A/R134a(5500g/4200g)*6 |
| مقاومت سمت آب | ≤55 کیلو پاسکال | ≤65 کیلو پاسکال | ≤85 کیلو پاسکال | ≤95 کیلو پاسکال |
| سر و صدا | ≤62dB(A) | ≤68dB(A) | ≤72dB(A) | ≤76dB(A) |
| فشار کاری مجاز روی اگزوز / سمت مکش |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| فشار بالا/کم فشار سمت حداکثر فشار مجاز | 4.5 مگا پاسکال | 4.5 مگا پاسکال | 4.5 مگا پاسکال | 4.5 مگا پاسکال |
| حداکثر فشار کاری مبدل حرارتی | 4.5 مگا پاسکال | 4.5 مگا پاسکال | 4.5 مگا پاسکال | 4.5 مگا پاسکال |
| اندازه (L*W*H)mm | 780*820*1780 | 1550*780*1780 میلی متر | 1570*1550*1850 میلی متر | 2360*1550*1850 میلی متر |
| وزن | 160 کیلوگرم | 318 کیلوگرم | 630 کیلوگرم | 950 کیلوگرم |
| سطح ضد شوک | من | |||
| سطح ضد آب | IPX4 | IPX4 | IPX4 | IPX4 |
| ارتباط | DN32 (خارج) | DN40 (خارج) | DN54 (فلنج) | DN65 (فلنج) |
| قیمت واحد دلار/مجموعه | 3607 | 6725 | 13115 | 19680 |
| شرایط گرمایش: (آب گرم): لامپ خشک محیط 20 درجه سانتی گراد، حباب مرطوب محیط 15 درجه سانتی گراد، دمای اولیه آب 15 درجه سانتی گراد و دمای نهایی آب 75 درجه سانتی گراد است. لامپ خشک محیطی -7 درجه سانتیگراد، لامپ مرطوب محیط -8 درجه سانتیگراد، دمای آب اولیه 6 درجه سانتیگراد و دمای آب انتهایی 75 درجه سانتیگراد. ترمینال واحد گرمایش جهانی وضعیت گرمایش: (گرمایش) لامپ خشک محیط 7 درجه سانتی گراد، لامپ مرطوب محیط 6 درجه سانتی گراد و دمای آب خروجی 75 درجه سانتی گراد است. لامپ خشک محیطی -7 درجه سانتیگراد، لامپ مرطوب محیط -8 درجه سانتیگراد، دمای آب خروجی 75 درجه سانتیگراد. |
||||
