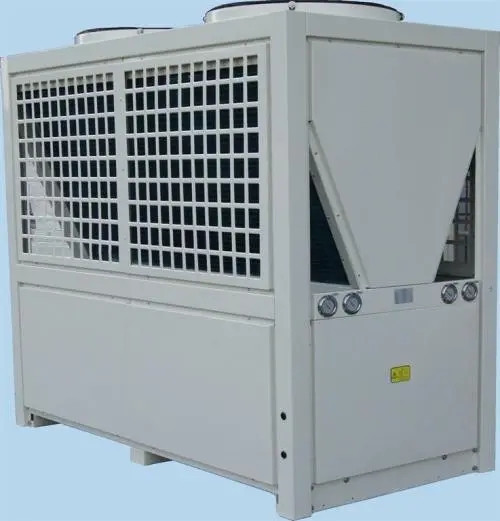

معرفی پمپ حرارتی منبع هوای کاسکاد 25 کیلوواتی R410A خروجی مبرد آب گرم 90 درجه
برای پمپ های حرارتی، آبشاری استراه حلی برای استفاده از سیستم بین اختلاف دمای گسترده تر رسانه منبع و سینک.در نتیجه می توان از بیش از یک کمپرسور (برای هر سیکل یک) و در عین حال کوچکتر استفاده کرد که نتیجه مطلوب کمبود انرژی کمتر است.
پمپ حرارتی آبشاری چیست؟
پمپ حرارتی آبشاری از 4 سیستم تشکیل شده است: سیستم آب سرد، سیکل تبرید با دمای پایین با استفاده از R22، سیکل پمپ حرارتی با دمای بالا با استفاده از R134a و سیستم آب گرم.پمپ حرارتی آبشاری هم آب سرد برای کاربرد خنک کننده و هم آب گرم برای کاربرد گرمایش تولید می کند.
یک سیستم آب گرم پمپ حرارتی آبشاری برای غیرفعال کردن ویروس کرونای جدید در دمای بالا در فاضلاب پزشکی شامل یک زیرسیستم آب گرم پمپ حرارتی آبشاری و یک زیرسیستم تصفیه فاضلاب استریلیزاسیون با دمای بالا است.زیرسیستم آب گرم پمپ حرارتی آبشاری شامل یک سیکل گرمایش تراکمی اول و یک سیکل فشرده سازی و گرمایش دوم، سیکل فشرده سازی و گرمایش اول شامل یک کمپرسور اول، یک اواپراتور متراکم کننده، یک احیاگر، یک شیر گاز اول و یک اواپراتور ترکیبی است که به ترتیب به هم متصل می شوند.چرخه فشرده سازی و گرمایش دوم شامل اتصال متوالی کمپرسور دوم، خنک کننده هوا، دریچه گاز دوم و اواپراتور متراکم است.زیرسیستم تصفیه فاضلاب استریلیزاسیون با دمای بالا شامل چرخه تصفیه ثانویه فاضلاب و استخر ایستاده ذخیره سازی گرما است.این سیستم نه‌تنها می‌تواند استریل‌سازی و استریل‌سازی در دمای بالا را روی فاضلاب‌های حاوی تعداد زیادی میکروارگانیسم‌های بیماری‌زا، آلاینده‌های شیمیایی و آلاینده‌های رادیواکتیو انجام دهد، بلکه گرمای هدر رفته فاضلاب پزشکی را نیز بازیابی می‌کند تا فاضلابی که در معرض آن قرار نگرفته است را پیش گرم کند. به عقیم سازی در دمای بالامزیت صرفه جویی در انرژی سیستم بهبود یافته است.
روش و وسیله ای برای کنترل شروع و توقف کمپرسور یخ زدایی پمپ حرارتی آبشاری.این روش شامل موارد زیر است: تشخیص اینکه آیا اولین سیستم شرایط یخ زدایی را برآورده می کند یا خیر.اگر اولین سیستم شرایط یخ زدایی را برآورده می کند، طبق یک کنترل از پیش تعیین شده start-stop قوانین اولین کمپرسور اولیه را که برای یخ زدایی روشن می شود کنترل می کنند.سیستم دوم را برای ورود به حالت گرمایش کنترل کنید.تجسم برنامه حاضر، عمل یخ زدایی کمپرسور را مطابق با قوانین کنترل شروع-ایست هماهنگ می کند تا از پمپ حرارتی آبشاری در حین یخ زدایی جلوگیری شود، محافظ فشار بالا سمت اولیه یا محافظ فشار پایین سمت ثانویه برای بهبود راندمان یخ زدایی فعال می شود. .در همان زمان، سیستم دوم گرم می شود تا از افت ناگهانی دمای آب جلوگیری شود و از پایداری فرآیند یخ زدایی اطمینان حاصل شود.
| مشخصات | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| ولتاژ | 380 ولت 3 نیوتن تا 50 هرتز | 380 ولت 3 نیوتن تا 50 هرتز | 380 ولت 3 نیوتن تا 50 هرتز | 380 ولت 3 نیوتن تا 50 هرتز |
| ظرفیت اسمی گرمایش (آب گرم) | 25 کیلو وات | 52 کیلو وات | 102 کیلو وات | 150 کیلو وات |
| توان ورودی ظرفیت اسمی گرمایش | 8 کیلو وات | 16.5 کیلو وات | 33 کیلو وات | 48 کیلو وات |
| ظرفیت گرمایش با دمای پایین (آب گرم) | 18 کیلو وات | 36.5 کیلو وات | 72 کیلو وات | 110 کیلو وات |
| قدرت ورودی گرمایش با دمای پایین | 6 کیلو وات | 12 کیلو وات | 24 کیلو وات | 36 کیلو وات |
| حداکثر توان ورودی | 13 کیلو وات | 26 کیلو وات | 52 کیلو وات | 78 کیلو وات |
| حداکثر جریان عملیاتی | 35A | 70A | 140A | 210A |
| ظرفیت اسمی گرمایش (گرمایش) | 21 کیلو وات | 42 کیلو وات | 84 کیلو وات | 125 کیلو وات |
| توان ورودی اسمی گرمایش | 7 کیلو وات | 14 کیلو وات | 28 کیلو وات | 42 کیلو وات |
| گرمایش با دمای پایین (گرمایش) | 18 کیلو وات | 36 کیلو وات | 79 کیلو وات | 108 کیلو وات |
| قدرت ورودی گرمایش با دمای پایین | 6 کیلو وات | 12 کیلو وات | 24 کیلو وات | 36 کیلو وات |
| جریان آب نامی | 3.5 متر مکعب در ساعت | 7 متر مکعب در ساعت | 14 متر³ در ساعت | 21 متر³ در ساعت |
| نام مبرد/مقدار تزریق | R410A/R134a (5500 گرم/4200 گرم) | R410A/R134a(5500g/4200g)*2 | R410A/R134a(5500g/4200g)*4 | R410A/R134a(5500g/4200g)*6 |
| مقاومت سمت آب | ≤55 کیلو پاسکال | ≤65 کیلو پاسکال | ≤85 کیلو پاسکال | ≤95 کیلو پاسکال |
| سر و صدا | ≤62dB(A) | ≤68dB(A) | ≤72dB(A) | ≤76dB(A) |
| فشار کاری مجاز روی اگزوز / سمت مکش |
4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| فشار بالا/کم فشار سمت حداکثر فشار مجاز | 4.5 مگا پاسکال | 4.5 مگا پاسکال | 4.5 مگا پاسکال | 4.5 مگا پاسکال |
| حداکثر فشار کاری مبدل حرارتی | 4.5 مگا پاسکال | 4.5 مگا پاسکال | 4.5 مگا پاسکال | 4.5 مگا پاسکال |
| اندازه (L*W*H)mm | 780*820*1780 | 1550*780*1780 میلی متر | 1570*1550*1850 میلی متر | 2360*1550*1850 میلی متر |
| وزن | 160 کیلوگرم | 318 کیلوگرم | 630 کیلوگرم | 950 کیلوگرم |
| سطح ضد شوک | من | |||
| سطح ضد آب | IPX4 | IPX4 | IPX4 | IPX4 |
| ارتباط | DN32 (خارج) | DN40 (خارج) | DN54 (فلنج) | DN65 (فلنج) |
| قیمت واحد دلار/مجموعه | 3607 | 6725 | 13115 | 19680 |
| شرایط گرمایش: (آب گرم): لامپ خشک محیط 20 درجه سانتی گراد، حباب مرطوب محیط 15 درجه سانتی گراد، دمای اولیه آب 15 درجه سانتی گراد و دمای نهایی آب 75 درجه سانتی گراد است. لامپ خشک محیطی -7 درجه سانتیگراد، لامپ مرطوب محیط -8 درجه سانتیگراد، دمای آب اولیه 6 درجه سانتیگراد و دمای آب انتهایی 75 درجه سانتیگراد. ترمینال واحد گرمایش جهانی وضعیت گرمایش: (گرمایش) لامپ خشک محیط 7 درجه سانتی گراد، لامپ مرطوب محیط 6 درجه سانتی گراد و دمای آب خروجی 75 درجه سانتی گراد است. لامپ خشک محیطی -7 درجه سانتیگراد، لامپ مرطوب محیط -8 درجه سانتیگراد، دمای آب خروجی 75 درجه سانتیگراد. |
||||
