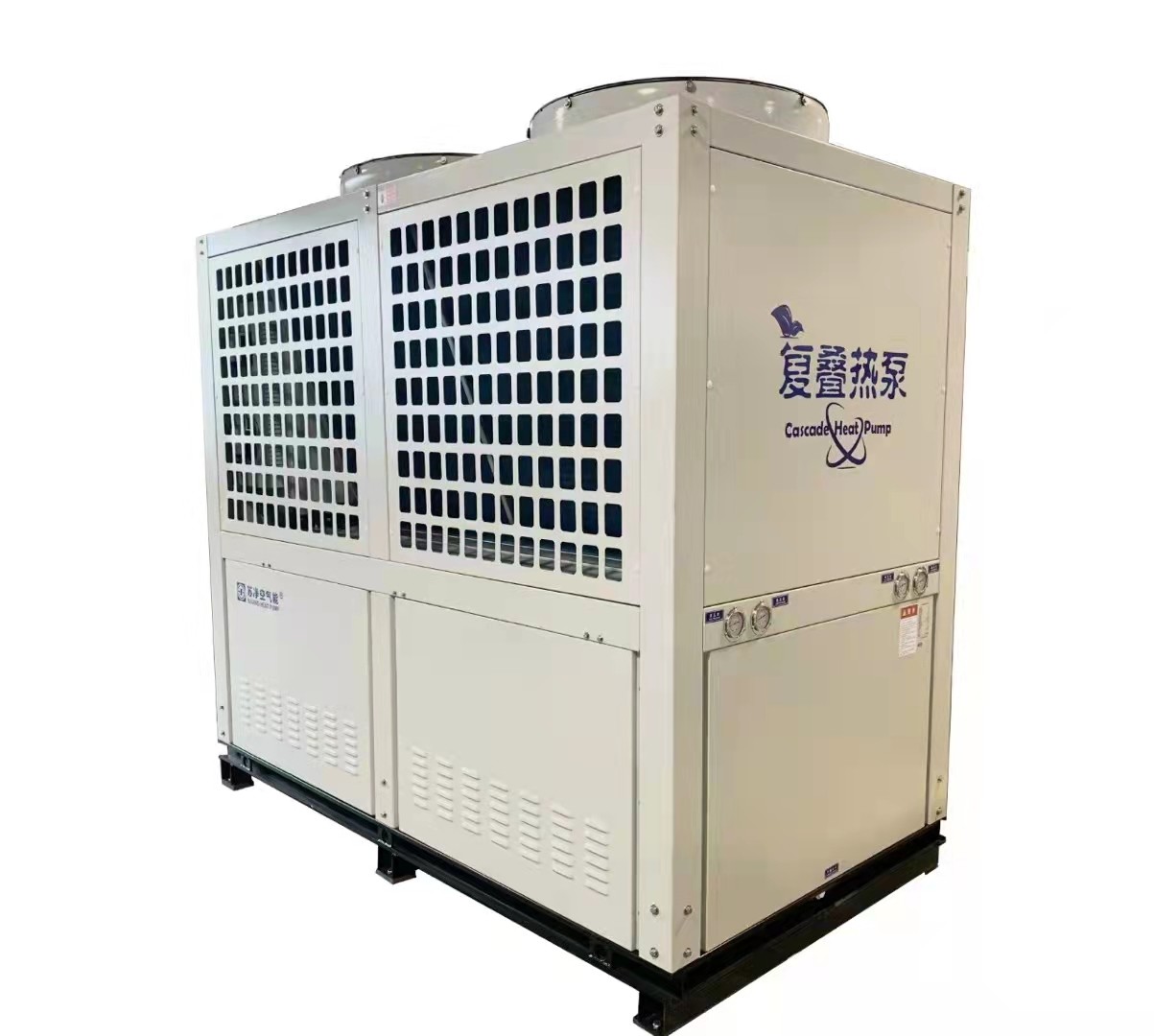

اصل واحد پمپ حرارتی دمای بالا آبشاری با فرکانس متغیر دمای 150 کیلووات
اصل عملیاتی واحد پمپ حرارتی منبع هوای آبشاری با دمای بالا بر عکس استوار است
اصل چرخه کارنوسیستم سیال کار به یک سیستم گردش خون با دمای پایین تقسیم می شود و
یک سیستم گردش خون با درجه حرارت بالاگاز کم فشار به یک دمای متوسط فشرده می شود و
گاز با فشار متوسط توسط کمپرسور مرحله دمای پایین و وارد مبدل حرارتی متوسط می شود تا
به حالت مایع متراکم می شود تا گرما آزاد شود.محیط کار مایع فشرده شده و منبسط می شود
دریچه انبساط و سپس به پره باز می گردد در مبدل حرارتی، گرمای تبخیر دوباره جذب می شود تا
یک چرخه دمای پایین را کامل کنید.در همان زمان، محیط کار مایع دستگاه دمای بالا
گرمای منتقل شده توسط مرحله دمای پایین در مبدل حرارتی میانی را جذب کرده و تبخیر می شود
به یک گاز با دمای متوسط و فشار کم تبدیل می شود و گاز فشار پایین توسط فشار کم فشرده می شود
کمپرسور مرحلهگاز با دمای متوسط و فشار متوسط به صورت فشرده در دمای بالا و
گاز پرفشار توسط یک کمپرسور با دمای بالا که در یک مبدل حرارتی به حالت مایع متراکم می شود.
برای آزاد کردن گرما برای تولید آب گرم با دمای بالا.در مبدل حرارتی متوسط، گرمای تبخیر
دوباره جذب می شود تا یک چرخه دمای پایین کامل شود.از طریق چرخه رفت و برگشتی، اثر تولید
آب گرم با دمای بالا در دمای پایین دمای محیط به دست می آید.
واحد پمپ حرارتی با فرکانس متغیر دمای بسیار پایین آبشاری به شکل مرحله دمای پایین R410A و سیستم مرحله دمای بالا R134a اتخاذ می کند.تبادل حرارت برای ساخت آب گرم یا گرم کردن.واحد پمپ حرارتی دمای بالا آبشار دمای بسیار پایین از فناوری تبدیل فرکانس DC استفاده می کند که دارای راندمان انرژی گرمایش بالایی است.دما می تواند گرمایش پایدار 75 درجه سانتیگراد باشد.
ویژگی های عملکردی واحد پمپ حرارتی دمای بالا آبشاری فرکانس متغیر دمای 150 کیلووات
1. تکنولوژی کنترل کامل تبدیل فرکانس DC: فناوری کنترل تبدیل فرکانس بر اساس شرایط کاری متغیر می تواند به طور خودکار بار را تنظیم کند.ظرفیت گرمایش کمتر کاهش می یابد و ظرفیت گرمایش در مقایسه با پمپ حرارتی تک سیستمی معمولی 30٪ افزایش می یابد.
2. دمای بالای تامین آب: کمپرسور ویژه با درجه حرارت بالا پذیرفته شده است، درجه حرارت آب منبع / برگشت 70 درجه سانتیگراد / 60 درجه سانتیگراد است و دمای تامین آب تا 75 درجه سانتیگراد است.
3. عملکرد خوب در دمای پایین: گرمایش معمولی 70 درجه سانتیگراد در دمای محیط -30 درجه سانتیگراد، گرمایش COP در -12 درجه سانتیگراد / -14 درجه سانتیگراد دمای محیط حداقل 1.8، گرمایش COP در دمای محیط -25 اینچ درجه سانتیگراد نه کمتر از 1.5;
4. طیف گسترده ای از برنامه های کاربردی: دمای تامین آب 40 درجه سانتی گراد ~ 70 درجه سانتی گراد است، دمای محیط قابل اجرا -35 درجه سانتی گراد ~ 25 درجه سانتی گراد است، و برای انواع فرم های پایانه مناسب است و می تواند در سردترین مناطق شمال کشور من؛
5. نصب آسان پروژه: طرح کلی ساختار مدولار اتخاذ شده است، ساختار فشرده است، سر و صدای عملیات کم است، فضای کف کوچک است و هزینه نصب کم است.
6. مانیتورینگ ابری از راه دور: کل سیستم مجهز به یک سیستم مانیتورینگ از راه دور است که می تواند وضعیت عملکرد و پارامترهای عملیاتی واحد را در زمان واقعی بررسی کند، آلارم های خطا را بررسی کرده و از راه دور کار کند و مدیریت 24 ساعته بدون سرنشین را درک کند.
| مشخصات | KFXRS-25II/GW | KFXRS-52II/GW | KFXRS-102II/GW | KFXRS-150II/GW |
| ولتاژ | 380 ولت 3 نیوتن تا 50 هرتز | 380 ولت 3 نیوتن تا 50 هرتز | 380 ولت 3 نیوتن تا 50 هرتز | 380 ولت 3 نیوتن تا 50 هرتز |
| ظرفیت اسمی گرمایش (آب گرم) | 25 کیلو وات | 52 کیلو وات | 102 کیلو وات | 150 کیلو وات |
| توان ورودی ظرفیت اسمی گرمایش | 8 کیلو وات | 16.5 کیلو وات | 33 کیلو وات | 48 کیلو وات |
| ظرفیت گرمایش با دمای پایین (آب گرم) | 18 کیلو وات | 36.5 کیلو وات | 72 کیلو وات | 110 کیلو وات |
| قدرت ورودی گرمایش با دمای پایین | 6 کیلو وات | 12 کیلو وات | 24 کیلو وات | 36 کیلو وات |
| حداکثر توان ورودی | 13 کیلو وات | 26 کیلو وات | 52 کیلو وات | 78 کیلو وات |
| حداکثر جریان عملیاتی | 35A | 70A | 140A | 210A |
| ظرفیت اسمی گرمایش (گرمایش) | 21 کیلو وات | 42 کیلو وات | 84 کیلو وات | 125 کیلو وات |
| توان ورودی اسمی گرمایش | 7 کیلو وات | 14 کیلو وات | 28 کیلو وات | 42 کیلو وات |
| گرمایش با دمای پایین (گرمایش) | 18 کیلو وات | 36 کیلو وات | 79 کیلو وات | 108 کیلو وات |
| قدرت ورودی گرمایش با دمای پایین | 6 کیلو وات | 12 کیلو وات | 24 کیلو وات | 36 کیلو وات |
| جریان آب نامی | 3.5 متر مکعب در ساعت | 7 متر مکعب در ساعت | 14 متر³ در ساعت | 21 متر³ در ساعت |
| نام مبرد/مقدار تزریق | R410A/R134a (5500 گرم/4200 گرم) | R410A/R134a(5500g/4200g)*2 | R410A/R134a(5500g/4200g)*4 | R410A/R134a(5500g/4200g)*6 |
| مقاومت سمت آب | ≤55 کیلو پاسکال | ≤65 کیلو پاسکال | ≤85 کیلو پاسکال | ≤95 کیلو پاسکال |
| سر و صدا | ≤62dB(A) | ≤68dB(A) | ≤72dB(A) | ≤76dB(A) |
| فشار کاری مجاز روی اگزوز / سمت مکش | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa | 4.5MPa/0.15MPa |
| فشار بالا/کم فشار سمت حداکثر فشار مجاز | 4.5 مگا پاسکال | 4.5 مگا پاسکال | 4.5 مگا پاسکال | 4.5 مگا پاسکال |
| حداکثر فشار کاری مبدل حرارتی | 4.5 مگا پاسکال | 4.5 مگا پاسکال | 4.5 مگا پاسکال | 4.5 مگا پاسکال |
| اندازه (L*W*H)mm | 780*820*1780 | 1550*780*1780 میلی متر | 1570*1550*1850 میلی متر | 2360*1550*1850 میلی متر |
| وزن | 160 کیلوگرم | 318 کیلوگرم | 630 کیلوگرم | 950 کیلوگرم |
| سطح ضد شوک | من | |||
| سطح ضد آب | IPX4 | IPX4 | IPX4 | IPX4 |
| ارتباط | DN32 (خارج) | DN40 (خارج) | DN54 (فلنج) | DN65 (فلنج) |
| قیمت واحد دلار/مجموعه | 3607 | 6725 | 13115 | 19680 |
| شرایط گرمایش: (آب گرم): لامپ خشک محیط 20 درجه سانتی گراد، حباب مرطوب محیط 15 درجه سانتی گراد، دمای اولیه آب 15 درجه سانتی گراد و دمای نهایی آب 75 درجه سانتی گراد است. لامپ خشک محیطی -7 درجه سانتیگراد، لامپ مرطوب محیط -8 درجه سانتیگراد، دمای آب اولیه 6 درجه سانتیگراد و دمای آب انتهایی 75 درجه سانتیگراد. ترمینال واحد گرمایش جهانی وضعیت گرمایش: (گرمایش) لامپ خشک محیط 7 درجه سانتی گراد، لامپ مرطوب محیط 6 درجه سانتی گراد و دمای آب خروجی 75 درجه سانتی گراد است. لامپ خشک محیطی -7 درجه سانتیگراد، لامپ مرطوب محیط -8 درجه سانتیگراد، دمای آب خروجی 75 درجه سانتیگراد. | ||||
