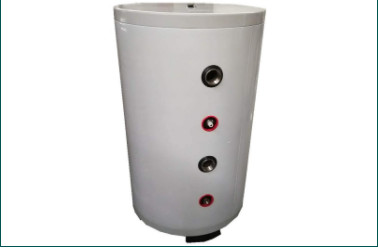

مخزن بافر برای پمپ حرارتی منبع هوا
مخازن آب مینا ، مخازن آب مینا ، مخازن آب از جنس استنلس استیل ، مخازن آب گالوانیزه ، مخازن ضد آب و سایر محصولات.مخزن آب فولادی مینای دندان با مقاومت بالا نوع جدیدی از مخزن آب است که با استفاده از مینای دندان سری HSC به عنوان لعاب پایه و لعاب بالای صفحه فولادی δ2-δ5 جمع می شود.صفحات شلیک می شوند.مقاومت مکانیکی در برابر ضربه لایه چینی 4 تا 5 برابر بیشتر از ظروف سفالی معمولی روزانه است.ضد اسید ، مقاوم در برابر قلیایی ، نفوذ ناپذیر و ضد نشت است.این یک فناوری جدید برای محافظت در برابر خوردگی مخزن آب است.
آستر مینای دندان به دلیل عملکرد برتر در ضد خوردگی ، جایگزین آسترهای دیگر شده و به نیروی اصلی آسترهای بخاری آب تبدیل می شود.
ویژگی های مخزن بافر برای پمپ حرارتی منبع هوا
1. فضای داخلی مخزن آب مینا تمیز و بهداشتی ، سفید و زیبا است تا اطمینان حاصل شود که کیفیت آب آلوده نیست.
2. ناهموار و بادوام.صفحات تقویت کننده و اتصالات فولاد ضد زنگ در اتصالات چهار صفحه قرار گرفته اند تا استحکام و ثبات مخزن آب مینا مونتاژ شده را افزایش دهند.
3. صفحات ترکیبی در محل مونتاژ می شوند ، که راحت ، سریع ، انعطاف پذیر و سازگار است.
4. مقاومت در برابر ضربه ، مقاومت در برابر زلزله و عمر طولانی
5. مقاومت در برابر اسید ، مقاومت در برابر قلیایی و مقاومت در برابر خوردگی ؛
6. بدون نشت ، بدون تراوش ، عملکرد خوب آب بندی ؛
7. ذخیره آب گرم بهتر از مخازن آب دیگر است (نوارهای لاستیکی مقاوم در برابر حرارت لازم است).
8- فضای داخلی مخزن آب مینای دندان صاف و تمیز است.
فرآیند تولید مخزن بافر برای پمپ حرارتی منبع هوا
در فرآیند تولید آستر مینای دندان ، به دلیل استفاده از انواع مواد اولیه مختلف و فرایندهای مختلف تولید ، نقص های مختلف زیادی رخ خواهد داد.در میان آنها ، تأثیرگذارترین جنبه ها به شرح زیر است:
صفحه استیل مهمترین ماده بسیار کم برای آسترهای مینای دندان است.کیفیت ورق فولادی باید با توجه به نیازهای فرم دهی (تغییر شکل ، جوشکاری و غیره) ، فرآیند لعابکاری و محصولات لعابی انتخاب شود.ضریب انبساط مینای دندان 32x10 قدرت هفتم منفی است.محتوای کربن صفحات انتخابی بالاتر از 0.08٪ نیست.وجود منگنز در فولاد باعث کاهش عملکرد و محدودیت مقاومت فولاد می شود ، در حالی که عملکرد طویل شدن کاهش می یابد.بنابراین ، هرچه مقدار منگنز بیشتر باشد ، نیروی تغییر شکل مورد نیاز نیز بیشتر خواهد بود.برای فولاد کربن ، سیلیکون و منگنز نیز بقایای اکسیدکننده های ذوب هستند.
صفحات فولادی با محتوای سیلیکون کمتر از 37/0 درصد به طور کلی می توانند عمیق کشیده شوند ، اما فراتر از این مقدار ، حتی فولادهایی با مقدار کربن بسیار کم نیز سخت و شکننده می شوند ، برای پردازش های عمیق مناسب نیستند و بر عملکرد چسبندگی تأثیر می گذارند.وجود سولفیدها تا حدود زیادی بر ساختار ورق فولادی تأثیر می گذارد و تولید رگه ها را تقویت می کند ، در نتیجه از پلاستیکی و مقاومت مقاومت فولاد می کاهد ، یعنی هزینه عملکرد رسم عمیق را کاهش می دهد و حباب و منافذ در لایه سرامیکی ظاهر می شود.فسفر محلول در فریت به طور قابل توجهی خاصیت پلاستیکی فولاد را کاهش می دهد ، اما مقاومت و سختی آن را افزایش می دهد.محتوای فسفر ورق فولاد برای رسم عمیق باید تا حد ممکن کم باشد.(0.06 <<)تیتانیوم اضافه شده به فولاد برای مینای دندان بسیار مفید است.از آنجا که می تواند با اجزای مختلف مینای دندان ترکیب شود ، چسبندگی افزایش می یابد.مخزن داخلی بخاری آب یک بار پوشش داده می شود (پوشش جریان مرطوب ، مینای دندان اسپری مرطوب ، مینای دندان پاشش پودر الکترواستاتیک) فولاد تیتانیوم یک بستر ایده آل است.فولاد حاوی آلومینیوم می تواند به طور مداوم ریخته شود ، با تفکیک و اجزا کمتر ، توانایی کار در برابر سرما و مقاومت در برابر پیری.بزرگترین عیب این است که به راحتی می توان نقص در مقیاس ماهی را پس از لعاب نشان داد و هزینه مقاومت چسبندگی را کاهش داد.ضخامت صفحه باید تا حد ممکن ضخیم انتخاب شود تا اطمینان حاصل شود که آستر داخلی از ضخامت کافی برخوردار است.تنها با انتخاب صفحات مینای دندان با کیفیت بالا می توان کیفیت مینای دندان مخزن داخلی را تضمین و عمر مفید مخزن داخلی را تضمین کرد.
مخازن آب استیل مینا می تواند به طور گسترده ای در هتل ها ، ساختمان ها ، رستوران ها ، ساختمان های تحقیقاتی و آموزشی ، دفاتر ، آژانس ها ، نیروها ، باغ ویلا ، محله های مسکونی ، اماکن تفریحی و سایر ساختمان های عمومی ، پزشکی و بهداشتی ، فرآوری مواد غذایی و سایر آب های ثانویه استفاده شود. تأمین مکان هابرای تبدیل یا تجدید مخزن ذخیره سازی ساختمان قدیمی بسیار مناسب است.
نصب و راه اندازی مخزن آب فولادی مینای دندان پیش ساخته
پایه مخزن آب استیل مینا کاری پیش ساخته را می توان از تیرهای نواری بتونی یا تیرهای I تشکیل داد.قسمت بالای مخزن آب مجهز به دستگاه فیلتر هوا قابل تنفس در مورب است.مشخصات و مقادیر با توجه به اندازه ورودی توسط سازنده تعیین می شود.از لاجین در داخل مخزن آب استفاده می شود.تمام فلنج های نازل دارای فلنج استاندارد 1.0MPa هستند.هنگام تنظیم محل مخزن آب ، طراح باید به کد بهداشتی GB17051-1997 برای تأسیسات ثانویه آبرسانی مراجعه کند.وقتی پارامترهای فنی یا جهت مخزن آب برای استفاده واقعی مناسب نباشد ، طراح باید آن را با توجه به نیاز واقعی پیشنهاد و تعیین کند.
فرآیند تولید مخزن آب فولاد مینای دندان ترکیبی: Q235 ورق فولادی کربن برش برش ماشه -> قطعه قطعه قطعه قطعه قطعه قطعه محوری (مربع) -> ماشه برشی چهار طرف را برش می دهد -> چهار گوشه را فشار دهید -> دوم مرگ مداوم قطعه کار فلنج شده و تشکیل شده است -> جوشکاری چهار گوشه -> مشت زدن -> سندبلاست و زنگ زدایی -> مینای دندان -> پخت -> مونتاژ کلی به پایان رسیده است.
استانداردهای ساخت مخزن بافر برای پمپ حرارتی منبع هوا
(به تولید استاندارد GB02S101 مراجعه کنید)
در مقایسه با مخزن آب گالوانیزه پیش ساخته ، مخزن آب استیل مینا کاری شده مونتاژ شده دقیقاً همان روش مونتاژ ساختار جعبه را دارد و تفاوت در روش ضد خوردگی است.
مخزن آب فولادی مینای دندان پیش ساخته از فناوری پیشرفته استفاده می کند ، مواد با کیفیت بالا انتخاب می شوند و مینای دندان در دمای بالا پخته می شود و یک لایه لعاب متراکم بر روی سطح مخزن آب ایجاد می کند ، که بین یونها در رابط فولاد نفوذ می کند صفحه ، و مخلوط می شود و یک لایه انتشار با ضخامت حدود 200-300 میکرون تشکیل می دهد.مقاومت چسبندگی سطح مینا بهبود می یابد.سطح چینی صاف ، تمیز کردن آسان و مقاوم در برابر خوردگی است.تغییر شکل ساختار مونتاژ ورق فولادی آسان نیست ، دارای مقاومت در برابر ضربه قوی و مقاومت در برابر ضربه بالا است.با استفاده طولانی مدت و گسترده ، نتایج خوبی را نشان می دهد و مورد استقبال کاربران قرار می گیرد.
مخزن آب استیل مینا از صفحات با کیفیت بالا ساخته شده است و به صورت یک صفحه با مشخصات مختلف ساخته می شود (1 متر در لیتر ، لیمو × 0.5 متر ، 0.5 متر × 0.5 متر) ، و سپس مونتاژ می شود.پارامترهای مربوط به این محصول بر اساس "کد طراحی تأمین آب و زهکشی ساختمان" (GBJ15-88) طراحی شده اند و شاخص های بهداشتی این سری از محصولات توسط بهداشت و ضد شهرداری پکن ارزیابی شده است. بخش اپیدمی ، و همه از "استانداردهای بهداشت آب آشامیدنی" GB5749-85 برخوردار هستند ، این سری مخازن آب دارای مزایای مونتاژ انعطاف پذیر در محل ، عدم تغییر شکل ، مقاومت در برابر ضربه شدید ، مقاومت در برابر خوردگی ، تمیز کردن آسان و عمر طولانی است.
نصب و راه اندازی
نصب مخزن بافر برای پمپ حرارتی منبع هوا
1. هنگام نصب ، فضای تعمیر و نگهداری حداقل 800 میلی متر بین جعبه و دیوار باقی نماند ، و بالا و پایین جعبه نباید کمتر از 500 میلی متر باشد.
2. ابتدا در هنگام ساخت وساز ، مهاربندهای بتونی درست کنید ، (باید بریس ها به صورت افقی باشند) اتصالات لبه بین مخزن آب و بلوک های استاندارد در قسمت پایین مخزن باید روی مهاربندها قرار بگیرند.
3. پس از اتمام مونتاژ ، لوله خروجی و لوله تخلیه را ببندید ، لوله ورودی را باز کنید و هنگام تخلیه آب بررسی کنید تا مخزن آب پر شود و قبل از انتقال به حزب A برای استفاده نتواند نشتی داشته باشد 24 ساعت.
اشکال زدایی
زیربنای مخزن آب مینا را می توان از تیرهای نواری بتونی یا تیرهای I تشکیل داد.قسمت بالای مخزن آب مجهز به دستگاه فیلتر هوا تهویه شده بر روی مورب است.مشخصات و کمیت با توجه به اندازه ورودی توسط سازنده تعیین می شود.از تاندون ها در داخل مخزن آب استفاده می شود.تمام فلنج های نازل دارای فلنج استاندارد 1.0MPa هستند.هنگام تنظیم محل مخزن آب ، طراح باید به تاسیسات تأمین آب ثانویه و کد بهداشتی GB17051-1997 مراجعه کند.
توجه داشته باشید
1. قطر و موقعیت لوله ورودی ، لوله خروجی و لوله سرریز مخزن آب با طراحی تعیین می شود.
2. در اطراف مخزن آب نباید کمتر از 600 میلی متر کانال باشد و در پایین و بالای مخزن نیز نباید کمتر از 500 میلی متر باشد.
3. هنگام نصب ، فاصله اتصال بین پایین جعبه و سرعت استاندارد جعبه باید روی تکیه گاه قرار داشته باشد.
4. آزمون تزریق آب: لوله خروجی آب و لوله تخلیه را ببندید ، لوله ورودی آب را باز کنید ، آن را پر کنید و هیچ گونه نفوذ آب به مدت 24 ساعت واجد شرایط نیست.
مخزن آب پر از آب است و در طی 24 ساعت هیچ نشتی وجود ندارد.
آیا در محل اتصال لوله ، شیر و لوازم جانبی مربوط به آن نشتی وجود دارد.
ببینید آیا سیستم تأمین آب به طور عادی کار می کند یا خیر.
بررسی کنید آیا سیستم ضد عفونی کننده آب به درستی کار می کند یا خیر
برخی مشخصات مخزن بافر برای پمپ حرارتی منبع هوا
| مشخصات نام | B-0.7-150-J / 47-T / 2.5 SP / GN-1 |
B-0.7-200-J / 47-T / 2.5 SP / GN-1 |
B-0.7-300-J / 47-T / 2.5 SP / GN-1 |
B-0.7-400-J / 47-T / 2.5 SP / GN-1 |
B-0.7-500-J / 47-T / 2.5 SP / GN-1 |
| ظرفیت نامی (L) | 150 | 200 | 300 | 400 | 500 |
| قطر خارج مخزن / قطر داخل مخزن | Ф520 / Ф426 | Ф580 / Ф480 | Ф650 / Ф555 | Ф710 / Ф610 | Ф710 / Ф610 |
| فشار نامی مخزن آب (MPa) | 0.7 | 0.7 | 0.7 | 0.7 | 0.7 |
| فشار نامی مبدل حرارتی (MPa) |
1.0 | 1.0 | 1.0 | 1.0 | 1.0 |
| منطقه مبدلهای حرارتی () | 1.0 | 1.1 | 1.4 | 1.74 | 1.74 |
| ابعاد ورودی / خروجی | G3 / 4 "رشته داخلی | رشته داخلی G3 / 4 " | رشته داخلی G3 / 4 " | رشته داخلی G3 / 4 " | رشته داخلی G3 / 4 " |
| اندازه لوله ورودی | رشته داخلی G3 / 4 " | رشته داخلی G3 / 4 " | رشته داخلی G3 / 4 " | رشته داخلی G3 / 4 " | رشته داخلی G3 / 4 " |
| اندازه مخزن (میلی متر) | Ф520 × 1346 | Ф580 × 1423 | Ф650 × 1564 | Ф710 × 1696 | Ф710 × 2043 |
